Ringfitting Vario TYP004 10 mm 45 guld

Ringfitting til Speed-bremser (Vario TYP004) — 10 mm, 45° vinkel, guld

Denne ringfitting (Vario TYP004) er en mekanisk forbindelse beregnet til stålflettede bremseledninger (speed-/stålflex-ledning) på motorcykler, hvor en præcis vinkel og kompakt kugleforbindelse er nødvendig. Produktet fra JMP (MPN: 757.23.24, GTIN: 4043981246377) er udført med fokus på dimensionstabilitet og tæt samling mellem fittings og bremserør.

• Funktion: Montering som ende-/overgangsfitting på stålflettet bremseledning, hvor kuglehovedet tillader præcis orientering ved beslag eller koblinger og sikrer korrekt vinkling af ledningen i forhold til monteringspunktet.

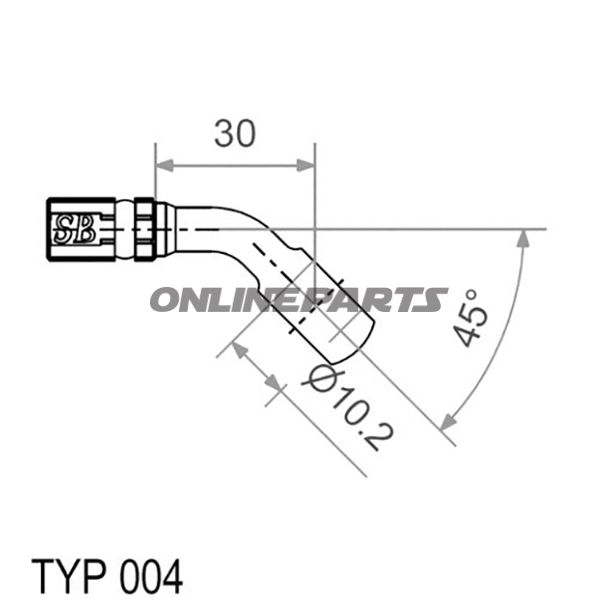

• Dimensioner og geometri: Kuglehoved Ø 18 mm, boring ca. 10,2 mm (til rør med 10 mm ydre diameter), vinkel/hældning 45°, samlet længde cirka 30 mm.
• Materialevalg og overflade: Fremstillet i metal med guldfarvet overflade. Overfladen er beregnet til at modstå almindelig korrosion og give god mekanisk holdbarhed ved korrekt montage. Materialet egner sig til de belastninger og mekaniske forbindelser, som bremseledninger udsættes for under normal brug.
• Kompatibilitet: Designet til stålflettede bremserør med ydre diameter omkring 10 mm og med fittings, der anvender kugle-/pin-forbindelser eller tilsvarende beslag. Kontroller altid de nøjagtige mål på den eksisterende ledning og beslag før montage for at sikre korrekt pasform og tæthed.
• Teknisk anvendelse: Passer hvor en 45° afgang er nødvendig for at undgå skarpe bøjninger, reducere slitage på slangen og sikre fri bevægelse af styret eller svingarm. Kuglehovedet giver mulighed for en vis rotations- og vinkeludligning ved samling.

Praktiske bemærkninger ved montage

• Benyt passende værktøj og moment for at undgå overpresning af borematerialet og for at sikre korrekt tætning ved klem- eller omsnoede forbindelser.
• Kontroller at ledningens indstikslængde svarer til boringens dybde (ca. 10,2 mm) og at der anvendes korrekte låse- eller klemkomponenter specificeret til stålflettede bremserør.
• Efter montering bør systemet afprøves trykmæssigt i henhold til producentens anvisninger for at sikre tæthed og funktion.

Identifikation og traceability: Produktet leveres under mærket JMP, modelnummer (MPN) 757.23.24 og GTIN 4043981246377, hvilket kan bruges ved partsøgningssystemer og reservedelslistekontrol.

Denne beskrivelse er teknisk orienteret mod mekanikere og erfarne motorcykelejere. Ved tvivl om kompatibilitet i specifikke modeller eller ved integrering i et komplet bremsesystem, anbefales faglig kontrol eller reference til chassisspecifikationer.
