Ringfitting Vario TYP006 10 mm 60 rød

Ringfitting til Speed-bremser, Vario TYP006 — 10 mm, 60° (rød)

Denne ringfitting fra JMP (MPN: 757.23.40, GTIN: 4043981246391) er designet til brug på stålflettede bremseledninger (ofte kaldet "stålflex" eller speed-bremser) hvor en justerbar Vario-forbindelse kræves. Den håndterer de mekaniske kræve­lser ved tilslutning af bremse- eller koblingssystemer på motorcykler og giver en præcis vinkeltilpasning.

• Funktion: Ringfittingen overfører hydraulisk kontakt fra bremse- eller koblingsslange til beslag/armatur og sikrer en fast, vinkeltilpasset forbindelse. Kuglehodet tillader begrænset led og vinkelkompensation ved rørsamlinger, hvilket forenkler montering i trange eller vinklet pladssituationer.

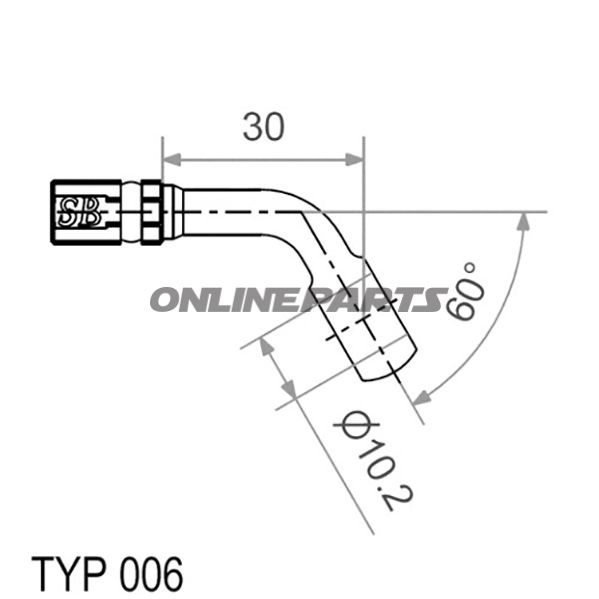

• Dimensioner og geometri: Indvendig borediameter: cirka 10,2 mm; kuglehovedsdiameter: 18 mm; hældning/vinkel: 60°; samlet længde: 30 mm. Disse mål er relevante for at sikre korrekt pasform ved standard M10-baserede slangekonfigurationer og Vario-tilslutninger.
• Materiale og overflade: Komponentens konstruktion er beregnet til mekanisk belastning i hydrauliske kredsløb. Materialevalget er typisk metal egnet til montering i bremsekredse — kombinationen af formstabilitet og overfladebehandling (rød farve) hjælper ved visuel identifikation og korrosionsmodstand under normal brug. Farven er rød som leveret fra producenten JMP.
• Kompatibilitet: Passer til stålflettede bremse- eller koblingsledninger med en nævnt borediameter omkring 10 mm og standard Vario-beslag som benytter 18 mm kuglehoveder og 60° vinkel. Inden montering bør mekanikeren kontrollere at gevind, O-ring/forsegling og nøjagtige indvendige mål stemmer overens med systemets øvrige komponenter.
• Praktiske egenskaber: Den 60° vinkel og kuglehovet letter justering ved montage og reducerer spænding i slangen ved skæve indføringsvinkler. Længden på 30 mm giver tilstrækkelig indtrækning i beslag uden at indskrænke bevægelighed ved normale installationer.

Monterings- og kontrolråd: Kontroller gevindtype og eventuelle pakninger/forseglingsringe før endelig montering. Brug korrekt moment ved tilspænding og efterspænd efter initial driftstest i henhold til fabrikantens retningslinjer for bremsekomponenter. Udskift komponenter der viser tegn på slid, deformation eller korrosion.

Produktet leveres fra JMP under artikelnummer 757.23.40 (GTIN 4043981246391). Hvis du er i tvivl om kompatibilitet med en specifik motorcykelmodel eller beslagstype, mål de relevante dimensioner (borediameter, kuglehovedsdiameter og gevind) og sammenlign med de angivne værdier før køb.
