Ringfitting Vario TYP019 10 mm 90 guld

Ringfitting Vario 10 mm, 90° vinkel – beslag til stålflettet bremseledning

Produkt: Ringfitting Vario TYP019 i guld fra JMP (MPN: 757.24.07, GTIN: 4043981246452). Dette beslag er beregnet til montering på stålplettede/braided bremseledninger (speed brake / Stahlflex Vario) hvor der kræves en 90° udgang og en ringforbindelse.

Funktion og anvendelse

• Primær funktion: skabe en mekanisk forbindelse mellem en stålflettet bremseledning og en banjo-/ringtilslutning med en 90° orientering, typisk ved caliper, mastercylinder eller banjo-adapter.
• Designet til brug hvor der er begrænset plads og hvor en vinkel på 90° mindsker kabeltryk eller forhindrer skarpe bøjninger i bremseledningen.
• Velegnet til tunge køretøjs- og motorcykelapplikationer, hvor stålflettede bremseledninger anvendes for bedre modstand mod udvidelse end bløde slanger.

Materiale og overflade

• Materialevalg: Beslaget er fremstillet i metal egnet til hydrauliske bremsekomponenter. Overfladen er guldfarvet (farve: guld), hvilket oftest omfatter en korrosionsbestandig overfladebehandling eller belægning for bedre holdbarhed i udsatte miljøer.
• Egenskaber: Fast metalstruktur med dimensioner designet til at sikre korrekt sadling og tætslutning mod tilsluttede komponenter. Overfladebehandlingen mindsker risiko for korrosion men bør ikke betragtes som erstatning for korrosionsfri legeringer i særligt aggressive miljøer.

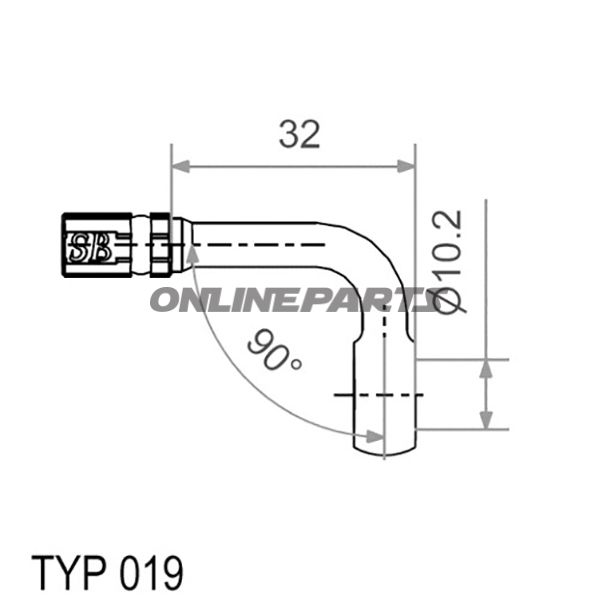

Tekniske mål

• Kuglehovedets diameter (ball head): 18 mm Ø
• Borehul/boring: 10,2 mm – beregnet til 10 mm stålflettet ledning/tilslutningsdimension
• Vinkel/hældning: 90° for at ændre udgangsretningen af ledningen
• Længde: 32 mm (total længde på fittingens krop)

Kompatibilitet og montage

• Udviklet til brug sammen med stålflettede (Stahlflex/Vario) bremseledninger; kontrol af indvendig diameter og endestykke på den konkrete ledning er nødvendig for korrekt pasform.
• Typisk monteres fittingens ringende mod banjo eller tilsvarende flad samling med korrekt størrelse pakning/tætningsskive for hydrauliske systemer.
• Kontroller momentværdier og tætningsflader i henhold til køretøjs- eller bremseproducentens anvisninger ved montering for at sikre tæthed og korrekt funktion.

Identifikation og sporbarhed

• Brand: JMP – et kendt navn inden for motorcykeldele til eftermarkedet.
• MPN (modelnummer): 757.24.07.
• GTIN (global handelsartikelkode): 4043981246452 – nyttig ved søgning i kataloger og ved lagerstyring.

Bemærkninger til brugeren

• Fjern rust, snavs og eventuelle rester fra fittings og banjo- eller fladflader før samlet montage.
• Anvend passende tætningsskive/koniske pakninger specificeret til hydrauliske bremser; genbrug kun originale typer hvor producenten tillader det.
• Hvis der er tvivl om kompatibilitet med en given ledningsende eller banjo-størrelse, mål diametre og gevind/boring inden installation. Undgå at antage passform ud fra farve eller æstetik alene.
