Ringfitting Vario TYP019 10 mm 90 sølv

Ringfitting Vario TYP019 10 mm, 90° – beslag til stålflettet bremseledning

Denne Ringfitting fra JMP (MPN: 757.18.54, GTIN: 4043981245868) er et mekanisk beslag beregnet til tilslutning af stålflettede (Stahlflex) Vario-bremseledninger. Produktet er udført i sølvfarvet materiale og er designet til applikationer, hvor en 90° vinkel og kompakt dimensionering er nødvendig, eksempelvis til motorcykelbremser og lignende hydrauliske kredsløb.

• Funktion: Beslaget fungerer som endestykke til speed-bremseledninger (Vario), hvor den kugleformede hovedgeometri giver en kontrolleret grænseflade mod tilslutningspunktet. Ringfittingen sikrer mekanisk fastholdelse og korrekt positionering af bremseledningen i 90° vinkel.

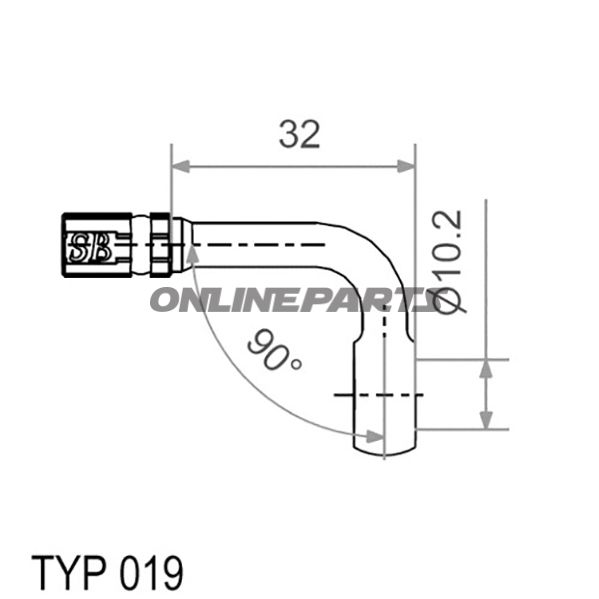

• Dimensioner og geometri:
  • Kuglehoveddiameter: 18 mm Ø
  • Boring/indvendig diameter ved montage: ca. 10,2 mm
  • Vinkel/hældning: 90°
  • Samlet længde: 32 mm
  • Farve/overflade: sølv
• Materiale og egenskaber: Fremstillet til anvendelse med stålflettede bremseledninger; materialevalget er tilpasset mekaniske krav til styrke og korrosionsmodstand under normale driftsforhold. Overfladefinishen i sølv giver både æstetik og et basalt beskyttelseslag mod ætsning. Produktet er ikke angivet som plastisk eller blødgørende materiale — det er et fastmetalbeslag beregnet til mekanisk montage.
• Kompatibilitet: Passer til Vario-stil speed-bremseledninger med ydre dimensioner, der svarer til boring på 10,2 mm og kugle-/tilslutningsstandarder, som anvendes på tilsvarende bremsearme og fittings. Kontrollér altid mål mod eksisterende fittings og ledningsender før montage for at sikre korrekt pasform og tæthed.
• Anvendelse: Egnet til brug ved tilslutning af bremseledninger på motorcykler og køretøjer med hydrauliske bremsesystemer, hvor vinkelaflastning og præcis placering af ledningen er påkrævet. Montage bør udføres af kvalificeret personale eller med passende værktøj for at sikre korrekt samling og tæthed.
• Identifikation: Produktet markeres med JMP som producent. MPN 757.18.54 og GTIN 4043981245868 kan anvendes ved indkøb, reservedelsbestilling eller ved kontrol af kompatibilitet i reservedelsdatabaser.

Bemærkninger til montage og kontrol: Kontroller bore- og løbeflade for skader og forurening før montage. Brug korrekte momentværdier og eventuelle tætningskomponenter som angivet af lednings- eller køretøjsproducenten. Hvis der er tvivl om kompatibilitet, mål den eksisterende fitting op mod de angivne dimensioner (kugle Ø 18 mm, boring 10,2 mm, længde 32 mm, 90° vinkel).

Tekniske referencer (integreret): JMP 757.18.54, GTIN 4043981245868 – Ringfitting Vario TYP019 10 mm 90, sølv.
