Udvendig gevind fast Vario TYP530 3/8-24 UNF krom

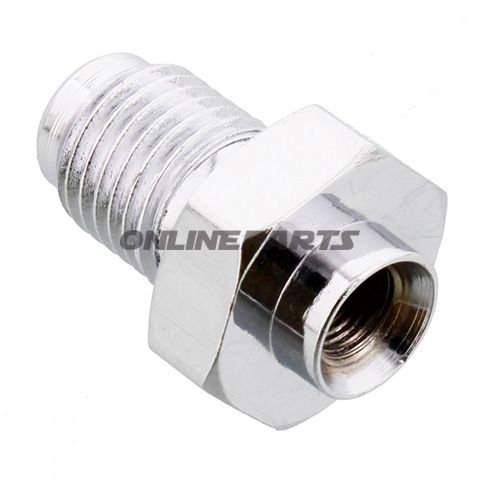

Udvendigt fast gevind, Vario TYP530 3/8-24 UNF — krom

Produktbeskrivelse: Denne Vario TYP530 med fast udvendigt gevind er en krombelagt delekomponent beregnet til motorcykel- og maskinapplikationer, hvor et præcist 3/8-24 UNF-gevind og en tætning med både konveks og konkav kegle er nødvendig. Produktet sælges under mærket JMP og registreres med MPN 757.03.34 og GTIN 4043981237665.

Funktion: Komponentens primære funktion er at skabe en mekanisk forbindelse med udvendigt gevind samtidig med at sikre tætning via den formede tætningskegle (konveks + konkav). Den dobbelte kegleform tillader tætning mod en tilsvarende modflade, hvilket mindsker potentiel lækage i systemer, hvor væsker eller tryk er til stede, samt giver en centreringseffekt ved samling.

• Gevindtype: 3/8-24 UNF — fintgevind i amerikansk standard (Unified Fine Thread), velegnet til applikationer der kræver høj momentkontrol og præcis indskruning.
• Tætningsprincip: Konveks + konkav tætningskegle — sikrer kontaktflade mellem dele og bidrager til mekanisk tætning uden brug af bløde tætningsmaterialer i mange tilfælde.
• Overflade: Krombelagt — giver øget korrosionsmodstand sammenlignet med rå stål samt en glattere overflade, hvilket kan lette samling og rengøring. Kromlaget påvirker ikke gevindets tolerancer, når det er korrekt udført.

Materialevalg og egenskaber: Selvom den eksakte basismetal ikke er angivet i produktdata, er komponenter af denne type typisk fremstillet i stål eller messing for at opnå den nødvendige styrke og maskinbearbejdelighed, hvorefter en krombelægning påføres for korrosionsbeskyttelse og slidstyrke. Krombelægningen reducerer overfladereaktivitet og giver en vis beskyttelse mod oxidation, men forvent normal slitage i aggressive miljøer. For korrekt funktion bør overfladefinish og gevindtolerance kontrolleres ved modtagelse, især ved kritiske applikationer.

Kompatibilitet og anvendelse: Denne del er kompatibel med interne gevind og komponenter der matcher 3/8-24 UNF-standarden og som har en modflade eller sæde, der kan modtage den konvekse/konkave tætningskegle. Typiske anvendelser inkluderer hydrauliske fittings, brændstof- og oliesystemforbindelser samt mekaniske samlinger på motorcykler og maskiner, hvor amerikansk gevindstandard forekommer.

Tekniske bemærkninger til montør og mekaniker:

• Kontroller gevind og tætningsflade for skader eller snavs før montering for at sikre korrekt tætning.
• Anvend passende moment og værktøj; overstramning kan deformere tætningskeglen og kompromittere tætningen.
• Hvis samlingen kræver ekstra tætning, vælg produkter og metoder kompatible med metal-mod-metal tætningskegler (fx korrekt PTFE-pakning eller flydende tætningsmiddel anbefales kun hvis kompatibelt med kegleprofilen og driftstemperaturerne).
• Ved udendørs eller korrosive miljøer bør regelmæssig inspektion af kromlaget og eventuel efterbehandling overvejes.

Identifikation: Produktet markedsføres af JMP og kan identificeres ved MPN 757.03.34 og GTIN 4043981237665. Disse numre er nyttige ved bestilling af identiske reservedele eller ved kontrol af kompatibilitet i reservedelsregistre.

Pakning og levering: Informationen om forpakningsstørrelser fremgår ikke i de angivne data. Ved køb bør man bekræfte antal og emballage med leverandøren for at undgå misforståelser om leverede styktal.

Kontakt teknisk support eller reservedelsafdelingen hvis du har brug for kompatibilitetskontrol mod en konkret motorcykelmodel eller maskinkonstruktion.
