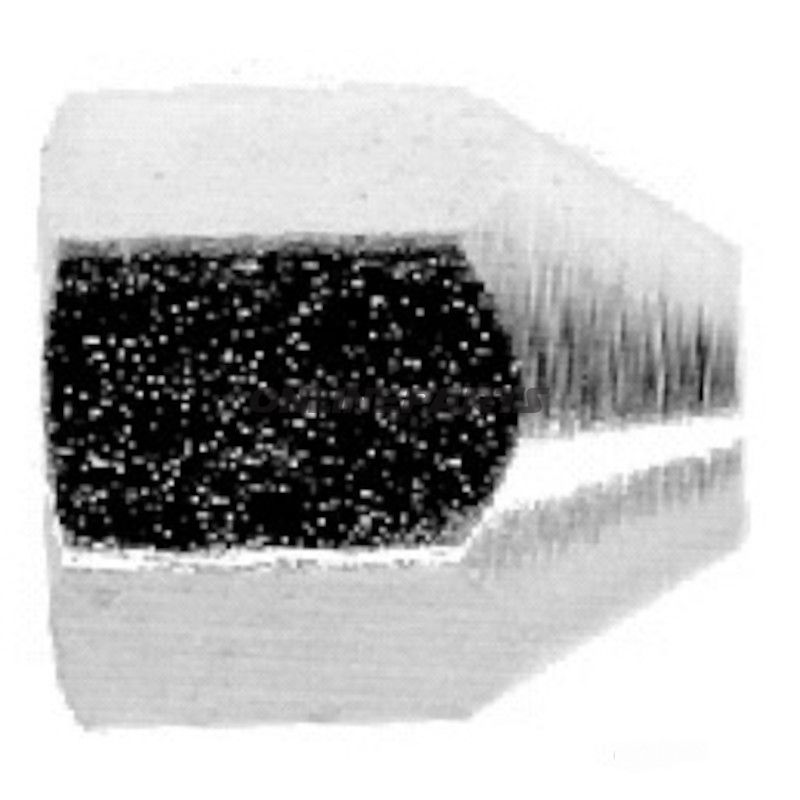

gevindmuffe MQ 3/8X24 DM 5.0 Bøjle E

Gevindmuffe (overgangsmøtrik) MQ 3/8"x24 UNF, udboring 5,0 mm, bøjletype E

Produktoversigt: Denne gevindmuffe (også kaldet overførings- eller union-møtrik) fra Quick Brake, MPN 442.03.55 (GTIN 5706021008449) er en standard 3/8" x 24 UNF møtrik beregnet til hydrauliske banjo- eller flare-forbindelser med E-børdeflade. Den anvendes typisk på bremse- og hydraulikledninger hos ældre og klassiske køretøjer som Bedford, Rover, Saab, Talbot, Vauxhall og Volvo.

Funktion:

• Skaber en mekanisk forbindelse mellem en flaret rørende (E-børdeflade) og en gevindadapter eller fittings med 3/8" x 24 UNF gevind.
• Sikrer tætning ved sammenpresning af en rørender ved korrekt montage og moment, hvilket er vigtigt for væskeførende systemer som bremser og hydraulik.
• Designet til at fungere sammen med E-flare (bøjle E), der kræver en relativt flad kontaktflade mod røret.

Materiale og konstruktion:

• Materialevalg: Quick Brake angiver ikke specifikt legering i produktdataene; disse typer møtrikker fremstilles almindeligvis i stål med overfladebehandling (forniklet eller zinkbelagt) for korrosionsbeskyttelse og dimensionel stabilitet under belastning.
• Overfladeegenskaber: Overfladebehandling mindsker korrosion og hjælper med at opretholde gevindets tolerancer og tæthed over tid. For hydrauliske anvendelser er overfladebehandlingen vigtig for slid- og korrosionsmodstand i aggressive miljøer.
• Dimensionel præcision: Gevind og borehul (5,0 mm) er fremstillet efter måltypiske tolerancer for 3/8" x 24 UNF systemer, hvilket sikrer korrekt pasform med tilhørende fittings og rørender.

Tekniske data og mål:

• Gevind: 3/8" x 24 UNF (Unified Fine Thread)
• Udboring/boringsdiameter: 5,0 mm
• Skruenøglestørrelse (nøglevidde): 14 mm
• Længde: 17,5 mm
• Børdeflade / flareform: E
• Producent: Quick Brake
• MPN: 442.03.55
• GTIN: 5706021008449

Kompatibilitet og anvendelse:

• Passer til traditionelle hydraulik-/bremserør og fittings, som anvendt på modeller fra Bedford, Rover, Saab, Talbot, Vauxhall og Volvo, hvor 3/8" x 24 UNF og E-flare er specificeret.
• Velegnet ved reparation eller udskiftning af eksisterende fittings på ældre eller klassiske køretøjer; kontrol af flareform og udboring er nødvendig før montage.
• Ikke egnet til systemer der kræver anden flareform (f.eks. 45° SAE eller 37° JIC) uden korrekt adapter eller omarbejdning.

Praktiske bemærkninger ved montage:

• Rens dele og kontroller flareflader for skader før samling.
• Brug korrekt moment og egnede værktøjer for at undgå overstramning, der kan deformere flarefladen og føre til lækage.
• Udskift slidte eller beskadigede rørender og kontroller gevind for beskadigelser før genbrug.

Opsummering: Quick Brake gevindmuffe MPN 442.03.55 (GTIN 5706021008449) er en præcisionsfremstillet 3/8" x 24 UNF overføringsmøtrik med 5,0 mm udboring og E-børdeflade, designet til brug i hydrauliske forbindelser på en række klassiske og ældre køretøjer. Materialevalg og overfladebehandling er i overensstemmelse med normale krav til hydrauliske komponenter og sikrer stabil pasform og korrosionsmodstand ved korrekt montage.
