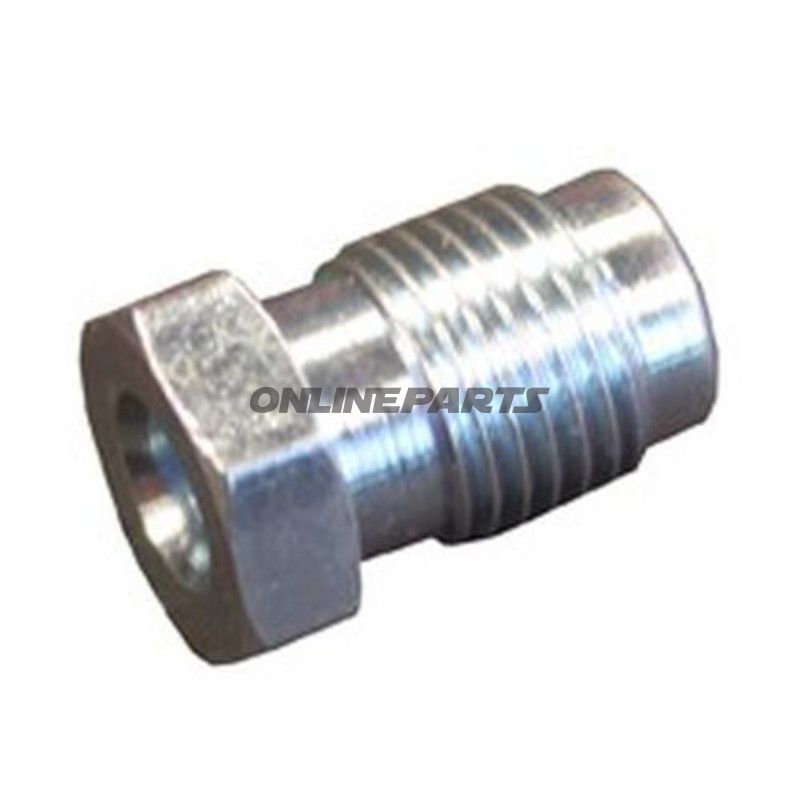

Overværkskrue M10x1 (Børdel F) til bremse- og rørforbindelser
Produkt: Overværkskrue / skruemutter til bremseledninger og rør med indvendig boring. Leveres af ATE (MPN: 442.15.25, GTIN: 4006633060431).
Denne overværkskrue er udformet til mekanisk fastgørelse og tætning af metalrør og bremseledninger i hydrauliske systemer. Den kombinerer et fint gevind (M10x1) med en indvendig boring på 5 mm og en flangebørdel i form F, hvilket gør den velegnet til standard rørtilslutninger i køretøjsbremse- og hydraulikinstallationer.
- Gevind: M10 x 1 (fin gevinddeling) — giver præcis tilspænding og kontrol over sammentrykning af bøjningen/børdelen.
- Indvendig boring: Ø 5 mm — passer til rør og bremseledninger med tilsvarende ydre diameter.
- Samlet længde: 16,7 mm — dimensioner tilpasset almindelige fittings og pladsforhold i færdselskomponenter.
- Skruenøglestørrelse: 11 mm — anvendelig med almindelig skralde eller fastnøgle.
- Børdeltype: F (flangeform) — bestemt form for mekanisk tætning ved pressning/krimpning af rørenden.
Funktion og anvendelse
Overværkskruen fungerer som den ydre låsemøtrik, der sammen med en passende flared (børdel) rørende sikrer en tæt, mekanisk forbindelse uden brug af pakninger i mange systemer. Ved tilspænding presses rørets flared ende mod sædet i forbindelse, hvilket skaber en tæt overflade for hydrauliske væsker. Produktet er designet til brug i bremse- og øvrige lavtryks hydrauliklinjer, hvor korrekt geometri og materialestyrke er afgørende for tæthed og driftsikkerhed.
Materialevalg og egenskaber
ATE fremstiller typisk overværkskruer i materialer der modstår korrosion og mekanisk belastning ved hydrauliske applikationer; materialet er valgt for at give nødvendig fasthed ved tilspænding uden at deformere rørenden unødigt. Overfladebehandling og tolerancer fra producenten sikrer kompatibilitet og holdbarhed i køretøjets miljø. Den 11 mm nøglebredde og M10x1 gevind er standardmål, hvilket gør komponenten nem at håndtere med almindeligt værktøj i værkstedet.
Kompatibilitet og montage
- Passer til rør med yderdiameter, der kræver 5 mm boring/flared indvendigt mål.
- Anvendes typisk sammen med flared (børdet) rørender og passende sæde i fittings. Sørg for at rørets børdel er korrekt formet til F-type sæde før montage.
- Tilspændingsmoment bør følge køretøjs- eller fittingsfabrikantens anvisninger for at undgå overpresning eller utilstrækkelig tætning.
Identifikation
Varemærket ATE er angivet af producenten og MPN 442.15.25 kan bruges til at kontrollere kompatibilitet med originale dele eller reservedelslister. GTIN 4006633060431 identificerer denne specifikke artikel i leverandør-/logistiksystemer.
Bemærkninger
- Kontroller altid rørets børdelform og dimensioner (F-type) ved udskiftning for at sikre korrekt tætning.
- Påse at gevind og sæder er rene og ubeskadigede før montage.
- Angivne mål er centrale dimensioner: M10x1 gevind, 5 mm boring, 16,7 mm samlet længde og 11 mm nøglevidde.
