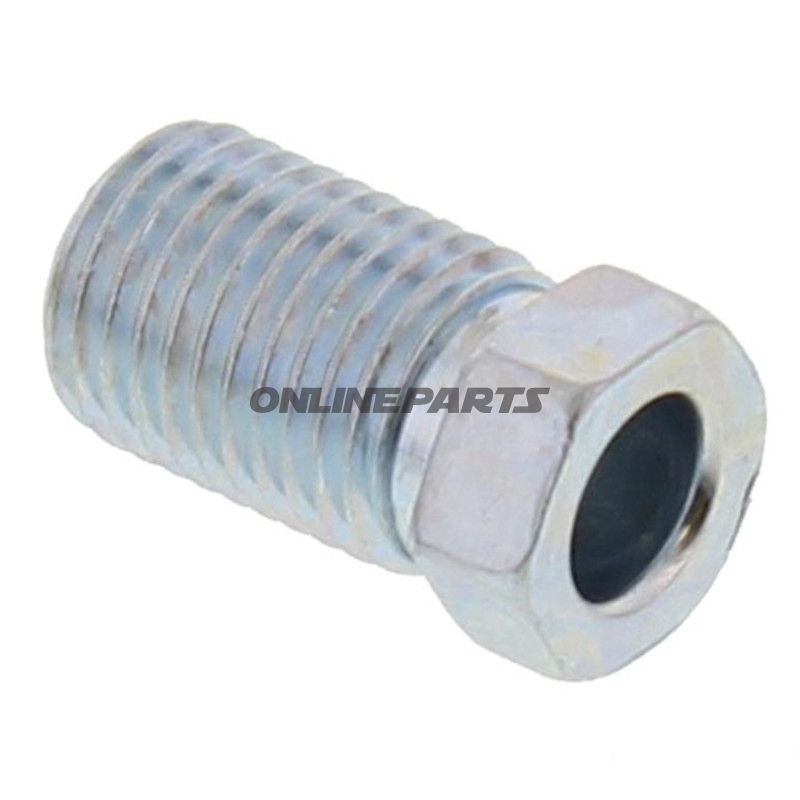

Overværkskrue 3/8 ID Bølle E 4,90 mm

Overværkskrue til bremserør, 3/8"-24UNF, bøldeflade E, boring 4,90 mm

Produkt: overværkskrue (også kaldet påsvejsnings-/spist skrue eller skruemutter) beregnet til sammenføjning af bremseledninger og andre hydrauliske rørsystemer. Brandet ATE og fabrikantens artikelnummer (MPN) 442.14.83 identificerer komponenten, og GTIN 4006633060493 kan bruges til entydig vareidentifikation i indkøb og reservedelsstyring.

Funktion

Overværkskruen anvendes som tætning og mekanisk forbindelse mellem bremserør og tilhørende fittings. Den er designet til at danne en metallisk flareforsegling når rørets flade (flare) presses mod skruens koniske sæde (bördelform E), hvilket sikrer hydraulisk tæt forbindelse uden brug af tætningsmaterialer ved korrekt montering.

Tekniske data og dimensioner

• Gevind: 3/8"-24 UNF-2A (fingevind til hydrauliske applikationer)
• Udboring/indvendig hul-Ø: 4,9 mm
• Flareform: E (egnet til rør med E-børdel profil)
• Længde (indsats): 11,8 mm
• Samlet længde: 18 mm
• Skruenøglestørrelse: 10 mm

Materialevalg og egenskaber

Komponenten er fremstillet af metal egnet til hydrauliske anvendelser (typisk stål eller messing afhængigt af leverandørens variant). Materialevalget sikrer mekanisk styrke ved tilspænding og god modstandsdygtighed mod deformation under flareproces. Overfladebehandling kan være for korrosionsbeskyttelse; kontroller leverandørens specifikationer for nøjagtig belægning. De anførte dimensioner og gevindtolerance (UNF-2A) sikrer korrekt pasform ved standardhydraulikfittings.

Kompatibilitet og anvendelse

• Designet til bremseledninger og hydrauliske rør med E-flare profil og indvendig borediameter ~4,9 mm.
• Gevind og dimensioner gør den kompatibel med fittings og nipler der er standardiseret til 3/8"-24 UNF.
• Velegnet til brug i værksteder og ved reparation af køretøjets bremse- og hydrauliksystemer, forudsat korrekt matching af flareform og rørdimension.

Montering og gode arbejdsgange

• Forbered rørets flare præcist efter producentens krav for E-flare; ujævne flader vil kompromittere tætningen.
• Rengør gevind og flader for snavs og beskadigelser før samling.
• Stram til med passende moment og brug momentnøgle hvor relevant; undgå overtræk, som kan deformere flaren eller beskadige gevindet.
• Efter samling skal systemet trykprøves for lækager i henhold til værkstedets procedurer.

Identifikation

EAN/GTIN: 4006633060493. Producent/model: ATE, MPN 442.14.83. Disse numre anvendes til nøjagtig reservedelsidentifikation ved bestilling eller ved forespørgsler om kompatibilitet.

Bemærk: Oplysningerne om dimensioner, flareform og gevind er afgørende for korrekt anvendelse; kontrollér altid mod det konkrete rør og fittings før montering.
