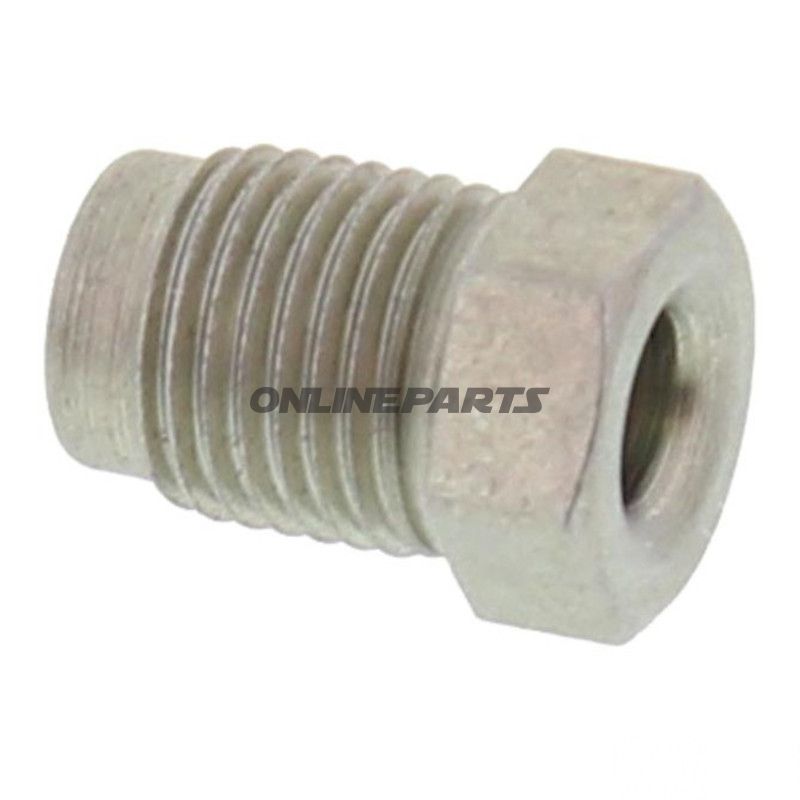

Overværksskrue M10 x 1 ID Børdel E 5 mm

Overværksskrue M10 x 1 (Børdel E, 5 mm) til bremse- og hydraulikrør

Produkt: Overværksskrue (også kaldet overføringsskrue/overcup-skrue) til tilslutning af bremseledninger og hydraulikrør. Brandet ATE er kendt for reservedelskomponenter til bremsesystemer, og denne vare sælges under producentens artikelnummer MPN 442.10.61 (GTIN: 4006633192866).

Funktion

• Overværksskruens primære funktion er at fastholde og tætne bremserør eller hydraulikrør ved forbindelser, hvor røret skal bøjes eller flares ind i en fittings. Den skaber mekanisk fastholdelse samtidig med at den understøtter tætningsfladen ved flaret forbindelse.
• Passer til systemer hvor gevindstørrelsen M10 x 1 anvendes, og hvor rørets indvendige diameter er 5 mm.

Tekniske data

• Gevindstørrelse: M10 x 1
• Udboring/indvendig diameter (rør): Ø 5 mm
• Gevindlængde: 10 mm
• Samlet længde: 16 mm
• Skruenøglestørrelse (nøglebredde): 11 mm
• Flareform: E (børdel E)

Materiale og egenskaber

• Typisk udført i stållegering med overfladebehandling for modstand mod korrosion og for at sikre stabil mekanisk funktion i bremsekredse. ATE-komponenter benytter materialer og behandlinger, der er kompatible med hydrauliske væsker og driftstemperaturer i køretøjets bremseanlæg.
• Gevind og nøgleflader er bearbejdet for præcis pasform, hvilket reducerer risiko for lækage ved korrekt montering og moment. Flareprofilen (E) er designet til at give et jævnt tryk over flaret rørende.

Kompatibilitet og anvendelse

• Velegnet til bremseledninger, koblings- og andre hydraulikrør med 5 mm indvendig diameter, hvor M10 x 1 gevind anvendes.
• Bruges typisk ved udskiftning af fittings, reparation af bremserør eller ved samling af fleksible/rørførte forbindelser i motorkøretøjer og motorcykler, hvor den specifikke flareform E er krævet.
• Kontroller altid komponentens flareform og dimensioner mod det eksisterende rør og fittings før montering for at sikre korrekte tolerancer og tætning.

Monteringsbemærkninger

• Rens flared overflader og kontroller rørets tilstand før montering. Skær aldrig gevind, hvis der er tegn på beskadigelse uden at vurdere udskiftning af hele forbindelsen.
• Anvend anbefalet monteringsmoment for M10 x 1 forbindelser i det pågældende køretøjs tekniske dokumentation for at undgå over- eller undertilspænding, som kan føre til lækage eller beskadigelse.
• Ved arbejde i bremsesystemet skal korrekt procedure følges, herunder udluftning efter genmontering.

Identifikation

• Brand: ATE — et velkendt producentnavn inden for bremsekomponenter.
• MPN (producentartikelnummer): 442.10.61
• GTIN: 4006633192866

Hvis du har brug for at bekræfte kompatibilitet med et specifikt køretøj eller ønsker dokumentation for materialer/overfladebehandling, anbefales det at sammenligne MPN 442.10.61 med køretøjets reservedelslister eller kontakte leverandør/ATE direkte.
