Überwurfskrue M10 x 1 ID Bördel F 5 mm

Überwurfskrue M10 x 1 (flared) til bremse- og olietilslutninger

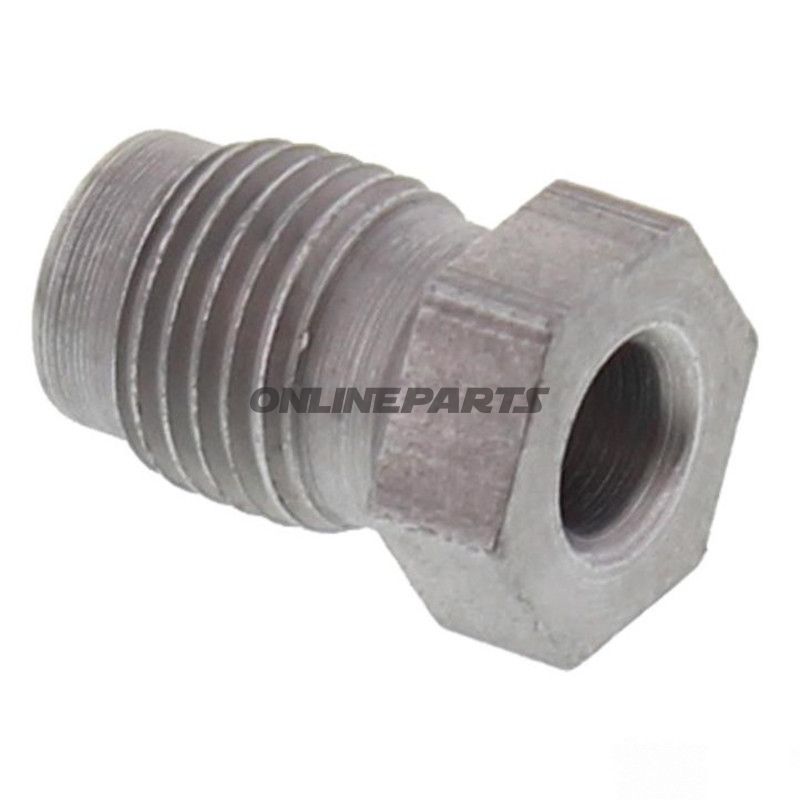

Denne Überwurfskrue (overgangsskrue) med gevind M10 x 1 og indvendig boring Ø 5 mm anvendes til samlinger på bremse- og rørinstallationer, hvor en flaret (bördelform F) forbindelse skal sikre tætning mellem rør/ledning og fittings. Produktet leveres af ATE og identificeres af producentnummeret (MPN) 442.10.53 og GTIN 4006633312493.

Funktion og anvendelse

• Formål: Skruen anvendes som Überwurfskrue/overgangsmøtrik til at fastholde og forsegle metal- eller kobberrør i fittings på bremse- og hydrauliske systemer.
• Tætning: Flareformen (F) betyder, at røret bøjles/formedannes (flaret) mod sædet i fittingens konus for at skabe en metal-til-metal-tætning, hvilket er almindeligt i bremse- og olietilslutninger.
• Montering: Knastes eller spændes med 11 mm skruenøgle. Gevindlængde og samlet længde er designet til at give korrekt engagement i fittings uden overskydende gevind eksponeret.

Materialer og egenskaber

Selvom datasættet ikke angiver specifikt materiale, anvender ATE typisk stål eller rustbehandlet stål for denne type Überwurfsskrue for at opnå tilstrækkelig styrke og korrosionsbestandighed i bremse- og hydraulikmiljøer. Relevant for mekanikere er følgende egenskaber:

• Gevindstørrelse: M10 x 1 – standardmetrisk fingevind, som passer til tilsvarende fittings.
• Udboring: Indvendig boring Ø 5 mm – matcher rørdimensioner med 5 mm ydre diameter eller tilsvarende indvendigt flowkrav.
• Gevindlængde: 9,4 mm – dimensioneret til korrekt indgreb i moddelen uden for kort eller for langt gevindindgreb.
• Samlet længde: 16,5 mm – inkluderer både den koniske flare-sit og gevindområdet.
• Skruenøglestørrelse: 11 mm – vigtig for værktøjsvalg ved montering og demontering.
• Flareform: F – angiver standardkonus til metal-flare-forbindelser.

Kompatibilitet og anvendelsestips

• Designet til brug på bremseledninger, olietilførselsrør og lignende hydrauliske systemer, hvor flared fittings anvendes.
• Kontroller altid at rørets ydre diameter og flare-udformning svarer til skruens indvendige boring og conusform for at undgå lækager.
• Sørg for korrekt overfladeforberedelse og rengøring ved samling, og undgå brug af tætningsmidler, der ikke er godkendt til bremsekredse.
• Brug moment eller drejningsmomentanvisninger fra udstyrsproducenten ved montering for at undgå over- eller undertapning af gevindet.

Identifikation

Dette produkt markeres med brandet ATE, MPN 442.10.53 og GTIN 4006633312493. Disse koder kan benyttes ved indkøb, reservedelsidentifikation og ved kommunikation med leverandører for at sikre korrekte dele til systemet.

Tekniske mål (opsummering)

• Gevind: M10 x 1
• Indvendig boring: Ø 5 mm
• Gevindlængde: 9,4 mm
• Samlet længde: 16,5 mm
• Skruenøglestørrelse: 11 mm
• Flareform: F

Ved behov for kompatibilitetskontrol mod specifikke køretøjsmodeller eller fittings anbefales det at sammenligne disse tekniske mål med eksisterende dele eller konsultere tekniske tegninger fra ATE.
