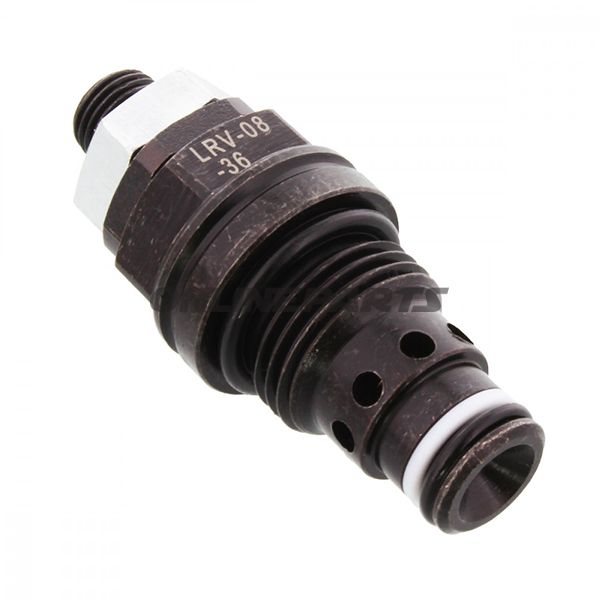

Overtryksventil JMP 2500H til FOX 2500 Mobil scene-/løfteudstyr
Produkt: Overtryksventil JMP 2500H (JMP original del D35-813). Dette er en trykbegrænsende ventil designet til brug på FOX 2500 Mobil løfte-/scenebordssystemer, hvor den beskytter hydrauliske kredsløb mod overtryk.
Funktion
- Overtryksventilen åbner ved et forudbestemt trykniveau for at lede overskydende hydraulikolie væk fra arbejdsområdet og derved forhindre skader på pumper, slanger og cylindre.
- Den er beregnet til kontinuerlig drift i industrielle og scenetekniske miljøer, hvor gentagne belastninger og trykspidser kan forekomme.
- Monteres i det hydrauliske kredsløb som sikkerhedselement mellem pumpe og aktuatordel for at sikre systemet ved unormalt højt tryk.
Materialer og konstruktion
- Kernen og indvendige komponenter er fremstillet i legeret stål, bearbejdet for at opnå præcis sætnings- og åbningstolerance. Overfladebehandlinger mindsker korrosion og slid.
- Kroppen er dimensioneret til mekanisk stabilitet under gentagne trykcykler. Materialevalget er valgt for at give lang levetid under typiske hydraulikvæsker og driftstemperaturer.
- Udførelsen med udvendig sekskant (SW 21) gør den egnet til montering med almindeligt værktøj og sikrer korrekt tilspænding uden specialværktøj.
Dimensioner og mekaniske data
- Længde: 58 mm (total længde for komponenten).
- Svensk nøglevidde/skruevidde (SW): 21 mm — relevant ved montering og adskillelse.
- Typebetegnelse/varenummer: JMP originaldel D35-813.
Kompatibilitet
- Angivet specifikt til FOX 2500 Mobil (sceneborde/løftesystemer). Ved anvendelse i andre systemer bør ventilens åbningstryk og tilslutningsdimensioner verificeres mod systemets krav.
- Selvom JMP 2500H er en original del til FOX 2500 Mobil, anbefales kontrol af tilslutningsgevind, olieklasse og ønsket trykindstilling før montage i alternative installationer.
Identifikation og reference
- Producent/brand: JMP — kendt for reservedele til sceneteknik og hydrauliske komponenter. Mærket fremgår af produktbetegnelsen og originaldelebetegnelsen.
- MPN (producentens varenummer): 652.20.28 — brug dette nummer ved bestilling for at sikre korrekt udskiftningsdel.
- GTIN: Ikke angivet for dette produkt; benyt MPN og JMP D35-813 ved forespørgsler og lagerkontrol.
Praktiske bemærkninger til installation og vedligehold
- Rens tilslutningsflader og kontroller for metalspåner eller partikler, før ventilen monteres, da urenheder kan påvirke åbningstærskel og tæthed.
- Tilspænd med passende moment for 21 mm sekskant; undgå overstramning, som kan beskadige pakninger eller gevind.
- Ved udskiftning anbefales kontrol af systemets sikkerhedsindstillinger og eventuel test under kontrolleret belastning før normal drift.
Hvis du har brug for yderligere tekniske data såsom præcist åbningstryk, gevindtype eller skematisk måltegning, kan JMP MPN 652.20.28 og originaldel D35-813 bruges som reference ved forespørgsel hos leverandøren eller producentens tekniske dokumentation.
