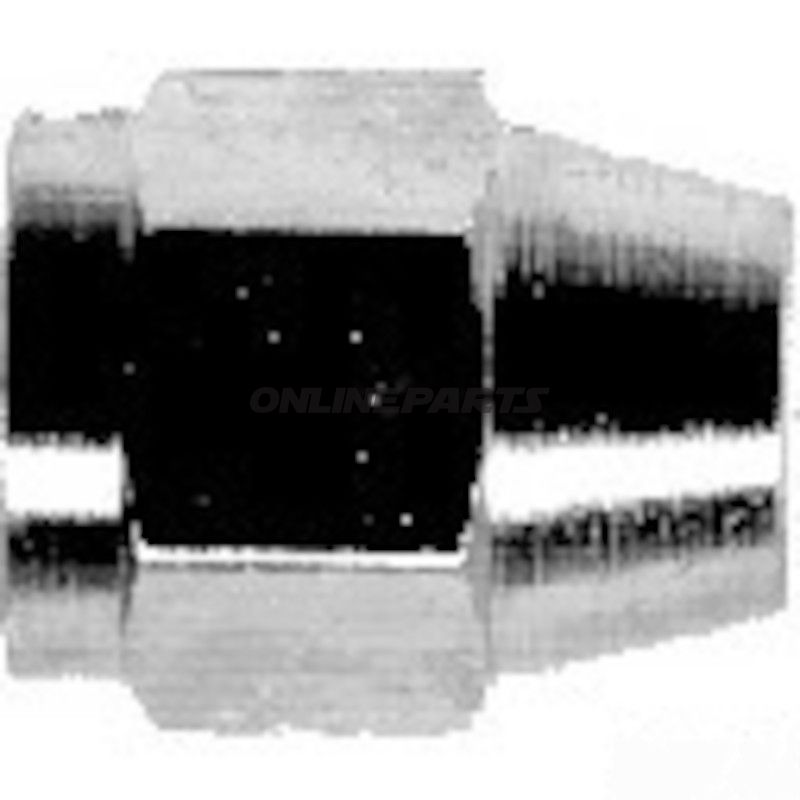

Omløbermøtrik MQ 3/8X24 DM 5 L16 Flange E

Omløbermøtrik 3/8" x 24 UNF, bore Ø 5,0 mm, længde 16 mm — flange, flared form E

Produktoversigt: Denne omløbermøtrik fra Quick Brake (MPN 442.18.66, GTIN 5706021216820) er en gevindforbindelse beregnet til omløberfittings med 3/8" x 24 UNF-gänga. Den anvendes typisk i hydrauliske eller mekaniske rør- og slangeforbindelser på køretøjer (bl.a. anvendelig i udvalgte Volvo-applikationer) hvor flangeret tætning og korrekt flare-form er nødvendig.

Funktion: Omløbermøtrikken fungerer som den ydre låsemøtrik, der holder et flare- eller flangeforløb sammen mellem rør/ledning og tilslutning. Når møtrikken spændes, presser den det tilhørende flare-stykke eller sædeflangen mod forbindelsens modstykke og skaber en mekanisk og tæt forbindelse, der modstår vibration og tryk i drivline- eller bremse-/hydrauliksystemer.

• Gevind: 3/8" x 24 UNF (fin gevindstandard, almindelig i køretøjsapplikationer).
• Bore-/indvendig diameter: 5,0 mm — tilpasset rør eller præfikseret sæde for denne dimension.
• Længde: 16,0 mm — angiver den samlede indvendige/eksterne længde som relevant for korrekt engagement af gevindet.
• Tværs over flade: 12 mm — angiver størrelsen på fastnøglefladerne for montering/afmontering.
• Flare-form: E — designet til den tilsvarende flaredel eller sædeprofil.

Materiale og mekaniske egenskaber: Quick Brake-komponenter af denne type er typisk fremstillet i korrosionshæmmende stål eller legeret stål tilstræbt for dimensionel stabilitet og slidstyrke under mekanisk belastning. Materialevalget giver gode mekaniske egenskaber ved gentagen demontering og genmontering og sikrer, at gevind og fladenoter bevarer tætningsevnen. Overfladebehandling varierer afhængigt af leverandørens parti — almindelige behandlinger omfatter zink- eller fosfatbelægning for modstandsdygtighed mod overfladekorrosion. (Det anbefales at kontrollere specifik overfladebehandling ved bestilling, hvis korrosionsklasse er kritisk for applikationen.)

Kompatibilitet og anvendelsesområder: Møtrikken er egnet til fittings og omløber-tilslutninger med 3/8" x 24 UNF gevind og en 5,0 mm boreprofil samt flaredel i form E. Den findes ofte i hydraulik-, bremse- og brændstofsystemer på lette og tunge køretøjer, herunder visse Volvo-applikationer, hvor tilsvarende flareprofil og dimensioner benyttes. For korrekt pasform skal man matche både gevind, flare-type (E) og boremål med modstykket.

Praktiske bemærkninger til montage:

• Kontrollér at flare-vinklen og sædefladen på røret/modstykket svarer til flare-form E før montering.
• Brug korrekt moment ved op tilslutning for at undgå overstramning, der kan deformere flare-sædet eller beskadige gevindet.
• Ved gentagen demontering: inspicer gevind og flader for ridser eller deformation og udskift ved synlig beskadigelse for at bevare tætning.
• Hvis korrosionsbestandighed er kritisk i din applikation, oplys ved bestilling om ønsket overfladebehandling eller kompatibilitet med køretøjets materialer.

Tekniske identifikationer: Produktet sælges under Quick Brake med producentnummer (MPN) 442.18.66 og international GTIN 5706021216820. Disse numre kan bruges til at verificere kompatibilitet med reservedelslister eller tekniske databaser.

Afsluttende bemærkning: Denne beskrivelse fokuserer på mål, funktion og materialekarakteristika for omløbermøtrik til 3/8" x 24 UNF-flare forbindelser. For specifikke køretøjslister eller tegninger anbefales det at sammenligne MPN/GTIN med producentens reservedelskatalog eller teknisk dokumentation før montering.
