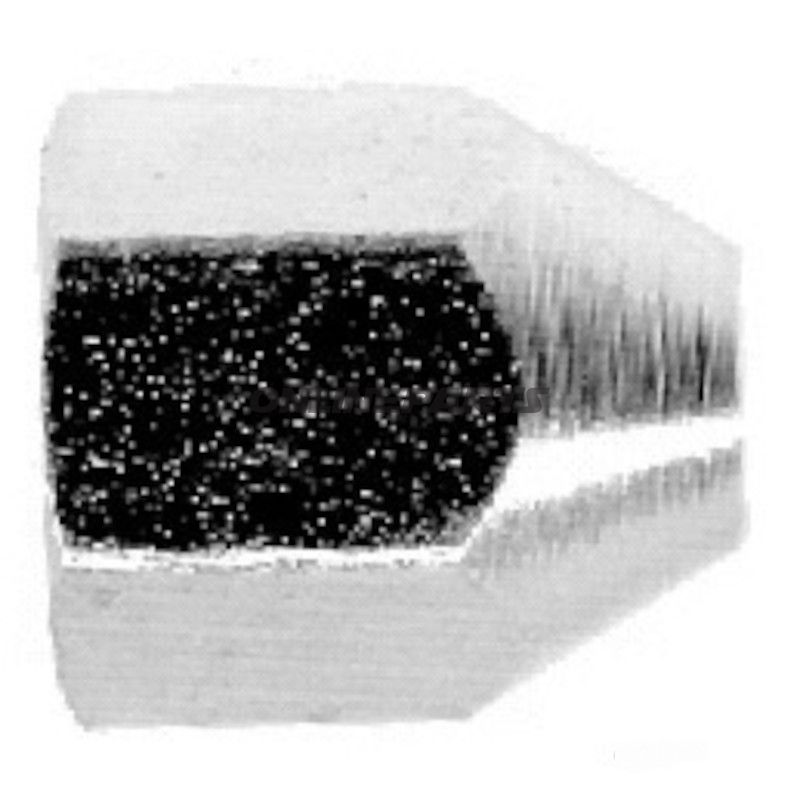

Omløbermøtrik MQ 3/8X24 DM 5.0 Flange E

Omløbermøtrik MQ 3/8" x 24 UNF, bore Ø 5,0 mm — flanget, flareform E

Produkttype og anvendelse:
Denne omløbermøtrik (union nut) fra Quick Brake, modelnummer 442.18.67 (GTIN 5706021216790), er beregnet til forbindelse af bremse- og hydraulikledninger med 3/8" x 24 UNF-gængestigning. Flangen og flareformen E betyder, at delens pakningsflade er udformet til at matche E-flare fittings, som ofte ses på ældre britiske og europæiske køretøjer. Produktet anvendes typisk til at forbinde rør og fittings i bremse-, koblings- eller servostyringssystemer, hvor korrekt gængetilpasning og tætning er nødvendig.

Funktion og arbejdsmåde:
Omløbermøtrikken fungerer ved at skære sig ind mod en flareende pakningsflade på røret eller fittingens konus, hvor flangen fordeler trykket omkring forbindelsen. Når møtrikken spændes til korrekt moment, komprimeres kontaktfladen mellem flare og flangepakke, hvilket skaber en metal-mod-metal tætning eller tætning med en passende pakning. Den 3/8" x 24 UNF-gang sikrer standardiseret forbindelse til tilsvarende UNF-gængede fittings.

• Gænger: 3/8" x 24 UNF
• Borediameter (rørindføringshul): 5,0 mm
• Flareform: E (E-flare)
• Tværmål (nøglebredde): 14 mm
• Længde: 17,5 mm
• Brand og identifikation: Quick Brake, MPN 442.18.67, GTIN 5706021216790

Materialevalg og egenskaber:
Produkter af denne type fremstilles normalt i rustbestandige materialer som forniklet stål eller rustfrit stål afhængigt af leverandørens specifikationer. Overfladebehandling (for eksempel fornikling) reducerer korrosion i bremse- og hydraulikmiljøer og forbedrer slidstyrken ved gentagen af- og påmontering. Materialet er valgt med fokus på dimensionel stabilitet under mekanisk belastning og modstandsdygtighed over for almindelige væsker i bremsesystemer.

Kompatibilitet og køretøjsmodeller:
Ifølge producentens anvendelsesliste er denne omløbermøtrik velegnet til en række ældre britiske og europæiske modeller, bl.a. Bedford, Rover, Saab, Talbot, Vauxhall og Volvo. E-flare og 3/8" x 24 UNF-gængestørrelse er almindelige i disse applikationer; dog bør mekanikeren altid kontrollere mål (bore Ø 5,0 mm og længde 17,5 mm samt flareform) mod det konkrete rør og fitting før montering for at sikre korrekt pasform og tætning.

Monteringsbemærkninger:

• Tjek at rørenden og pakningsfladen er rene og ubeskadigede før samling.
• Anvend korrekt moment ved tilspænding for at undgå overpresning af flare og beskadigelse af rør. Hvis producentens momentoplysninger ikke er tilgængelige, følg anbefalinger for tilsvarende UNF-bremseforbindelser.
• Ved genbrug: inspicér før montering for tegn på slitage eller deformation af pakningsfladen.

Kvalitetssikring og identifikation:
Produktet distribueres under Quick Brake-mærket og er identificeret med MPN 442.18.67 og GTIN 5706021216790, hvilket gør det muligt at matche varen mod reservedelsdatabaser og reparationsmanualer. For kritiske bremseapplikationer anbefales det at anvende dele, der svarer til de originale specifikationer eller er dokumenteret kompatible.

Bemærk:
Oplysninger om materialebehandling eller overfladefinish kan variere mellem leverandører; kontakt leverandøren eller se teknisk datablad ved behov for specifikke materiale- eller korrosionsmodstandsdata.
