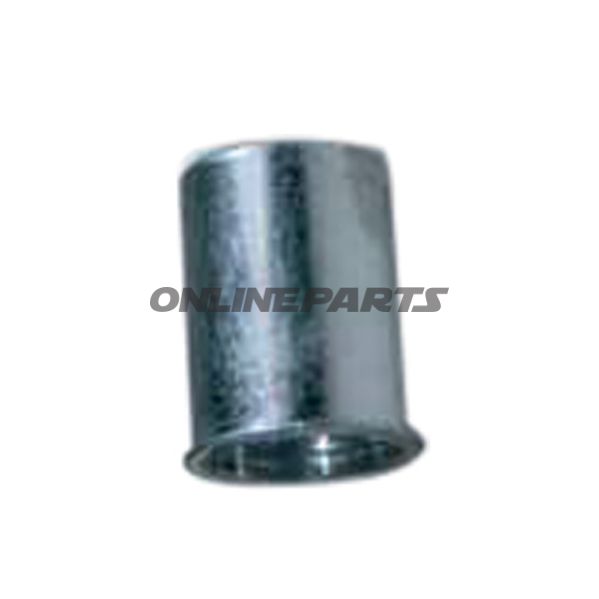

Universal møtrik M5-SB 100ST

Universal blindnittemøtrik M5 med lille forsænket hoved — til fastgørelse i 0,5–3,0 mm materiale

Produktoversigt: Denne universal blindnittemøtrik fra Honsel (MPN: 636.31.13, GTIN: 4016111940155) er en lukket M5-møtrik med rund skaft og lille forsænket hoved. Den er designet til anvendelse, hvor adgang kun er mulig fra den ene side, og hvor man ønsker en pålidelig gevindforankring i tynde pladematerialer.

• Type: Blindnittemøtrik, gevind M5
• Producent: Honsel (MPN 636.31.13, GTIN 4016111940155)
• Anvendelsesområde: Montering i plader, paneler og chassisdele med begrænset bagadgang

Funktion og anvendelse
Blindnittemøtrikken fungerer ved at blive trukket sammen med et trækværktøj, så den bageste del deformeret danner en flad eller buet flange mod materialets bagside og skaber en sikker, permanent gevindforbindelse. Denne variant har et lille forsænket hoved, hvilket reducerer profilhøjden over overfladen og giver et mere diskret finish i synlige montageflader. På grund af det lille forsænkede hoved er det som regel ikke nødvendigt at forsænke borehullet yderligere; hvis forsænkning alligevel er teknisk påkrævet, bør den udføres, så hovedet står minimum 0,1 mm over overfladen efter isætning.

Materialer og egenskaber
Møtrikkerne er udført i stål med rundt skaft. Stålvalget giver høj trækstyrke og god skærefasthed ved etablering af gevind i tyndpladematerialer. De vigtigste tekniske egenskaber er:

• Borediameter: 7,0 mm — anbefalet borstørrelse ved forberedelse af gennemgående hul
• Spændeområde (klemområde): 0,5–3,0 mm — den effektive materialeafstand, som møtrikken er beregnet til at binde
• Anziehdremoment (tilspændingsmoment ved opsætning): ca. 8 Nm — referenceværdi for opsætningsværktøj
• Axial trækkraft: 8.000 N — angiver maksimal aksial last ved korrekt monteret nittemøtrik

Kompatibilitet og montage
Brug værktøj, der er egnet til blindnittemøtrikker M5 og som kan anvende det angivne tilspændingsmoment. Borhullet bør være 7,0 mm for at sikre fri placering af skaftet. Ved montage i hårdere materialer eller i sammensatte konstruktioner skal man kontrollere, at klemområdet 0,5–3,0 mm passer til materialetykkelsen inkl. eventuelle pakninger eller belægninger. Efter montage skal hovedets position kontrolleres i forhold til den anbefalede 0,1 mm overlap ved forsænkede hoveder, hvis forsænkning er anvendt.

Emballage og mængde
Produktets emballage oplyses som pakning. Oplysningen om 100 enheder i leverancen stammer fra emballageangivelsen og er ikke beregnet som en specifikation af individuelle salgsenheder i alle salgskanaler; kontroller venligst ordrelinje og leverandørens angivne salgsenhed ved køb.

Praktiske overvejelser

• Materialevalget (stål) giver god modstandsdygtighed mod mekanisk belastning, men overfladebehandling eller korrosionsbeskyttelse bør vurderes afhængigt af anvendelsesmiljøet.
• Sørg for korrekt værktøjsindstilling og momentkontrol ved opsætning for at undgå overtrækning eller utilstrækkelig deformation.
• Kontroller altid, at den valgte nittemøtrik opfylder krav til trækstyrke og klemområde for den aktuelle applikation.

Teknisk reference: Honsel MPN 636.31.13, GTIN 4016111940155 — universal M5 blindnittemøtrik med rund skaft og lille forsænket hoved, beregnet til 0,5–3,0 mm materiale og med anbefalet bor-Ø 7,0 mm.
