Texa Adapter Bike AP07 PRUESPITZEN

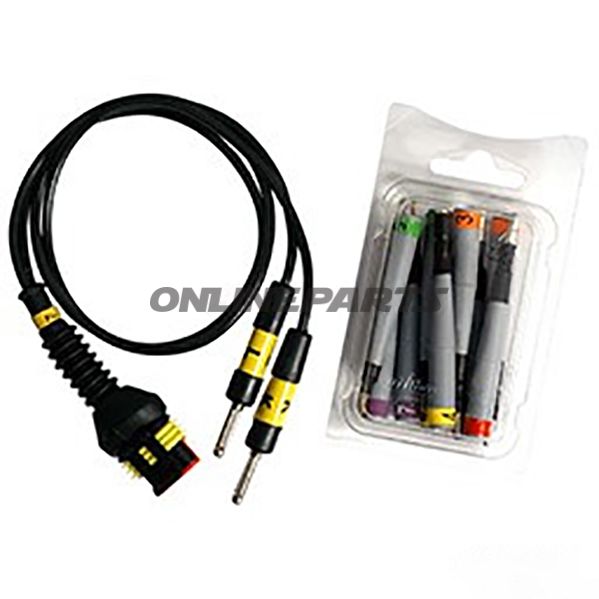

Adapterkabel til motorcykeldiagnose (Texa AP07 Pruefspitzen)

Produkt: Texa Adapter Bike AP07 Pruespitzen
Brand: Texa
MPN: 668.01.66
GTIN/varenummer: 3151/AP07

Dette er et specialiseret adapterkabel beregnet til diagnostik af motorcyklers styreenheder. Adapteret fungerer som en universel forbindelsesledning med to udgangsledninger mærket K og L. Det bruges primært sammen med hovedkablet 3151/AP01 (bemærk: AP07 fungerer ikke alene) og muliggør fysisk forbindelse mellem diagnoselæserens hovedkabel og specifikke testspidser/diagnoseben i køretøjets stik.

• Funktion: Adapterkablet fordeler kommunikationssignaler fra hovedkablet til de separate K- og L-ledninger, hvor den ene ledning (typisk K) bruges til at tilslutte en specifik prøvespids, som så forbindes til et bestemt pin i køretøjets diagnosticeringsstik. Diagnosesoftwaren angiver hvilken udgangsledning, hvilken prøvespids og hvilket pin der skal anvendes.
• Anvendelsesområde: Ofte brugt ved såkaldt blinkkode-diagnose og andre situationer, hvor selektiv kommunikation med en styreenhed via enkelte pin-forbindelser er nødvendig. Målgruppen er teknisk personale og motorcykelværksteder med erfaring i ECU-diagnose.
• Kompatibilitet: Kun til brug i kombination med Texa hovedkabel 3151/AP01 og med Texa diagnosetilbehør (prøvespidser) som identificeret af diagnosesoftwaren. Kablet er designet som et universelt forbindelsesstykke, men den korrekte prøvespids og pin vælges per køretøjets diagnoseprotokol.

Materialer og konstruktion: Adapteret er udført med fleksible isolerede ledninger og fælles stikforbindelser beregnet til gentagen til- og frakobling i et værkstedsmiljø. Materialevalget er afstemt til at give pålidelig elektrisk konduktivitet og mekanisk holdbarhed uden påståede overdrivelser om levetid. Stik og prøvespidsforbindelser er konstrueret til at sikre korrekt kontakt til de typsik små motorcykelstik og pins.

Tekniske fordele og bemærkninger:

• Muliggør selektiv adgang til K- og L-ledninger for diagnostisk kommunikation.
• Giver mulighed for at forbinde specifikke prøvespidser til et enkelt hovedkabel, hvilket forenkler udskiftning mellem forskellige køretøjsstik.
• Klart mærkede udgangsledninger reducerer risiko for forkerte tilslutninger ved test.
• Designet til professionel brug; kræver viden om køretøjets diagnoseprocedure og korrekt brug af Texa-softwaren til valg af prøveledning og pin.

Vigtige oplysninger: AP07-adapteren er kun funktionel i forbindelse med hovedkabel 3151/AP01 og de relevante Texa prøvespidser. Diagnosesoftwaren viser hvilken udgangsledning og hvilken prøvespids der skal anvendes for specifikke styreenheder. Produktets MPN (668.01.66) og GTIN/varenummer (3151/AP07) kan bruges til at kontrollere kompatibilitet med eksisterende Texa-kabler og -sæt.

Hvis du har brug for oplysninger om hvilke prøvespidser der passer til et konkret motorcykelmærke/model, eller hvilken konfiguration diagnosen kræver, er det anbefalet at konsultere Texas dokumentation eller din diagnostiksoftware for detaljerede pin-mapping og procedurer.
