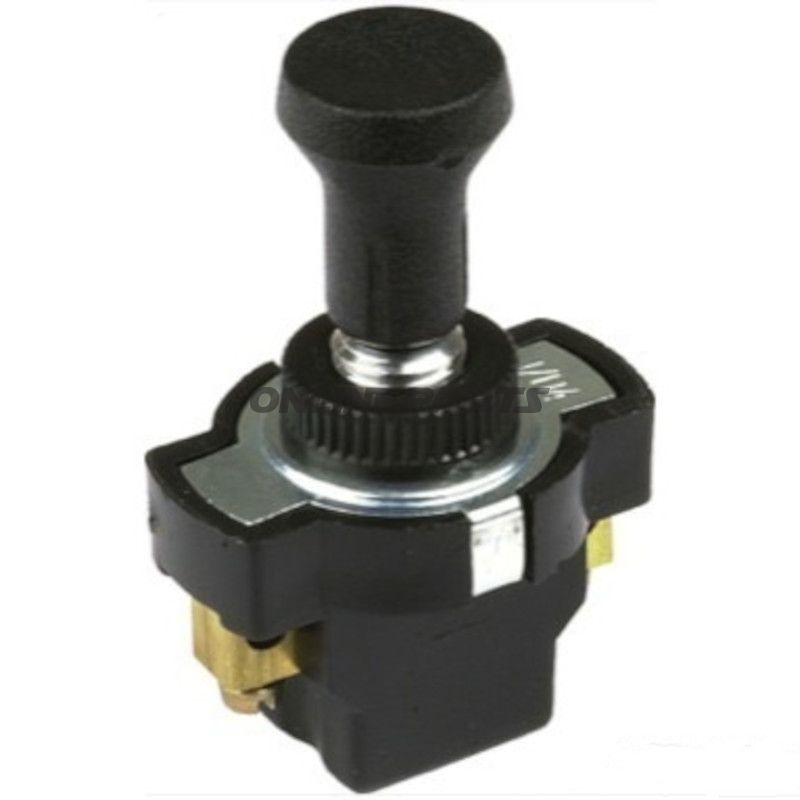

Træk kontakt sort 15mm

Trækkontakt, sort 15 mm til 12/24 V systemer

Denne træk- eller trækkeafbryder er en universel elektrisk kontakt beregnet til montage i instrumentpaneler eller kapslinger med maks. pladetykkelse 2 mm. Produktets MPN er 145.81.16 og den registrerede GTIN er 4026736057596. Beskrivelsen bygger på en klassisk mekanisk trækafbryder med to kontakter og enkel funktionalitet til 12 V og 24 V installationer.

Funktion

• Enkel on/off-funktion: to stillinger (0 = fra, 1 = til).
• Designet som trækknap, hvor selve kontakten betjenes ved at trække/skubbe knappen.
• To tilslutninger (to ledningskontakter), egnet til at bryde en enkel kreds.

Elektriske data og drift

• Driftsspænding: 12 V eller 24 V.
• Opgivet belastningskapacitet: ved 12 V maks. 10 A; ved 24 V maks. 2,5 A. Disse værdier angiver maksimal kontinuerlig strøm som kontakten kan håndtere uden ekstra beskyttelse; ved højere belastninger anbefales ekstern relæstyring.

Materiale og mekanik

• Knap og ydre dele i sort udførelse (typisk plastkomponenter med metal indre kontaktdele) — konstruktionen er indrettet til almindelig brug og driftssikkerhed under normale driftsforhold.
• Monteringshul: Ø 8,5 mm.
• Egnet til pladetykkelser op til 2 mm.
• Montering: skrue-/stikforbindelse (skruepluggede tilslutninger), hvilket gør demontering og tilslutning enkel ved service.

Kompatibilitet og anvendelsesområder

• Velegnet til styring af simple elektriske kredse på motorcykler, ATV’er, små maskiner og paneler med 12/24 V systemer.
• Brugsmæssigt rettet mod mekanikere og erfarne motorcykelejere, der har behov for en kompakt manuel afbryder til f.eks. belysning, tilbehørsstrøm eller som afbryder til lavstrømskomponenter.

Tekniske fordele og begrænsninger

• Fordel: Enkel mekanik med klart definerede til- og fra-stillinger — let at servicere og erstatte.
• Begrænsning: Lavere strømkapacitet ved 24 V (2,5 A) betyder, at kontakten ikke egner sig til direkte styring af større laster som kraftig forlygter eller varmeelementer uden eksternt relæ.
• Monteringskravet om maks. 2 mm pladetykkelse og Ø 8,5 mm hul bør verificeres mod det aktuelle panel før montering.

Bemærkninger

• MPN (145.81.16) kan bruges ved reservedelsbestilling for at sikre korrekt komponentmatch.
• GTIN (4026736057596) er inkluderet til vareidentifikation i lager- og indkøbssystemer.
• Da der er tale om en universel, mekanisk trækafbryder, anbefales korrekt sikring og eventuel brug af relæ ved større strømkrav for at undgå slid på kontaktmaterialerne.
