Isoleret højspændings værktøjssæt til arbejde på hybrid- og elbiler (43 dele)
KS Tools højspændings værktøjssæt (MPN: 606.01.86, GTIN: 4042146696545) er udviklet til arbejde på køretøjer med højspændingskomponenter, herunder hybrid- og elbiler. Sættet samler håndværktøj der er isoleret i overensstemmelse med EN 60900/EC 60900, og er tiltænkt professionelle mekanikere og erfarne motorcykelejere, der arbejder med højvoltsystemer.
Funktion og anvendelse:
- Giver elektrisk isolation mellem brugeren og højspændingskomponenter under service og fejlfinding.
- Velegnet til arbejde på højspændingskabler, batteripakker, omformere og andre komponenter i hybrid- og elbiler fra forskellige producenter.
- Indeholder også sikkerheds- og afspærringsmateriale til opmærkning og afgrænsning af arbejdsområdet.

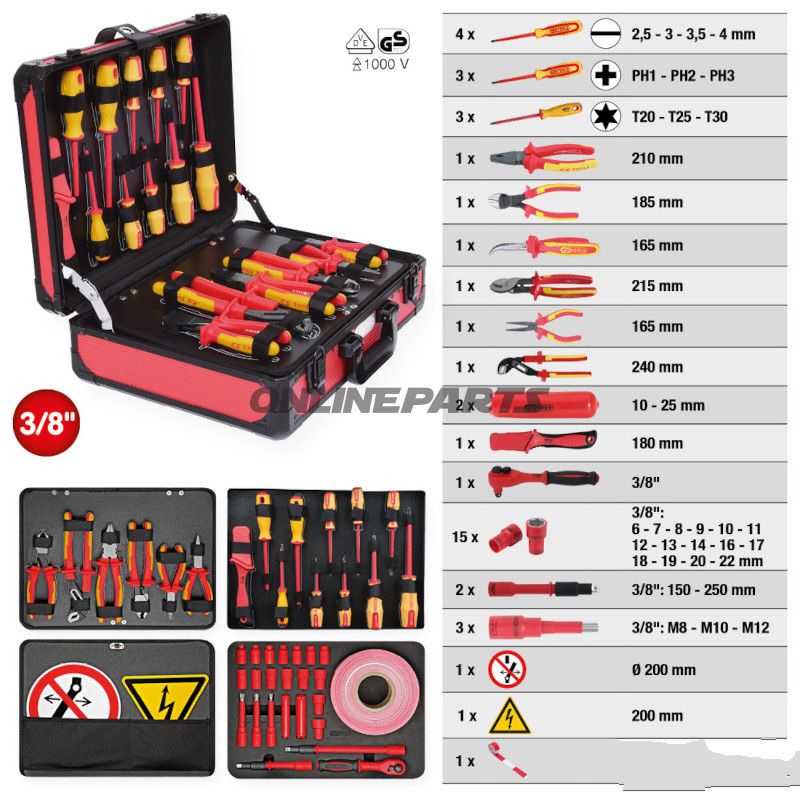

Indhold og vigtige komponenter (udvalgte mål angivet):
- VDE-isolerede skruetrækkere, flade: 2,5 / 3,0 / 3,5 / 4,0 mm
- VDE-isolerede Phillips-skruetrækkere: PH1, PH2, PH3
- VDE-isolerede Torx-skruetrækkere: T20, T25, T30
- VDE kombinationstang, ca. 210 mm
- VDE kraft diagonalskærer, 185 mm
- VDE rund- og fladnæsetang, ca. 165 mm
- VDE kabelsaks, 215 mm
- VDE vandpumpetang, 240 mm
- VDE kabelskærer, 180 mm
- VDE vendbar skralde, 3/8" med VDE-isolerede toppe i størrelserne 6–22 mm (inkl. 20 mm) samt 3/8" bit-toppe 8, 10, 12 mm
- Forlængelser 3/8": 150 mm og 250 mm
- Beskyttelseshætter (VDE) til terminaler: 10 mm og 25 mm
- Advarselsskilt "Forsigtig spænding" og hybrid-afbrydermærkat (D = 200 mm)
- Rulle af afspærringsbånd, rød/hvid
Materialevalg og egenskaber:
- Alle håndværktøjer med VDE-mærkning er udført fra værktøjslegeringer med overfladebehandling der sikrer mekanisk styrke og slidmodstand, kombineret med et flerlagset isoleringskoncept. Isoleringsmaterialet er formstøbt og testet til EN 60900-standardens krav for isolationsmodstand og overfladeafladning.
- Tætsiddende greb og ergonomisk udformede skafter forbedrer greb og kontrol ved præcisionsarbejde ved højspænding.
- Tænder, kæber og skæreflader er varmebehandlede for at opretholde skæreevne og holdbarhed ved professionel brug.
- Skralde og toppe leveres med korrosionsresistente overflader og præcisionsfabrikerede kærver for sikker pasform.
Kompatibilitet og brugsscenarier:
- Sættet dækker de fleste rutinemæssige opgaver ved arbejde på elektrificerede køretøjer: afmontering af dæk- og karosserifastgørelse, arbejde på batteri- og styringsmoduler, kabelforbindelser samt isolerings- og sikkerhedsforanstaltninger ved fejlsøgning.
- Værktøjet er ikke afhængigt af køretøjsproducent og kan anvendes på tværs af mærker, så længe arbejdet indbefatter komponenter med højspænding.
Sikkerhed og anvendelsesråd:
- Alle VDE-isolerede værktøjer bør inspiceres visuelt før brug for beskadigelser i isoleringen; revner, snit eller forurenet isolering reducerer den elektriske sikkerhed.
- Brug relevant personlig beskyttelse (isolationshandsker, skærm/visir, mm.) og følg fabrikantens og arbejdsgiverens retningslinjer for arbejde på højspændingssystemer.
- Advarselsskilte og afspærringsbånd i sættet er beregnet til at markere sikkert arbejdsområde under indgreb i højspændingssystemer.
Om producenten og identifikation:
Sættet markeres med producenten KS Tools, modelnummer/varenr. (MPN) 606.01.86 og GTIN 4042146696545. Disse koder kan bruges til dokumentation, reservedelefterspørgsel og vedligeholdelsesjournaler.
Bemærk: Sættet er leveret med de angivne VDE-isolerede værktøjer og sikkerhedselementer; kontrollér altid indholdet mod den leverandørseddel der følger produktet for bekræftelse af dele og dimensioner før brug.
