Ventil 5/3 Butler 2285000

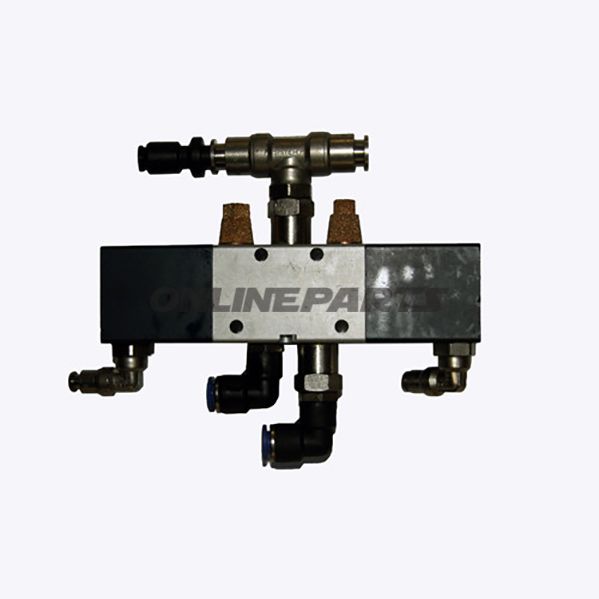

5/3-vejs ventil til pneumatisk perlepresser (Butler 2285000)

Produktoversigt: Denne 5/3-vejs ventil, oprindeligt fra Butler og leveret under mærket Blitz Rotary, er beregnet til styring af luftstrømme i pneumatiske perlepressere. Den identificeres som Butler originaldel med producentens varenummer 2285000 og producentens parti/MPN 677.54.31.

• Type: 5/3-vejs ventil (tre-positioner, fem porte)
• Anvendelse: Styring af luftcylinder/aktuator i pneumatiske perlepressere
• Brand: Blitz Rotary (Butler originaldel)
• MPN: 677.54.31
• GTIN: Ikke angivet

Funktion og drift

En 5/3-vejs ventil har fem porte og tre arbejdpositioner: typisk midterstilling (lukket eller gennemstrømning afhængigt af intern konstruktion) samt to skiftede positioner til at alternere lufttilførsel mellem to udgange. I en pneumatisk perlepresser bruges ventilen til at kontrollere retningen og stoppet af luftcylindre, så stempel- eller pressebevægelsen kan holdes, føres i én retning eller vendes. Max driftstryk for denne enhed er 10 bar.

Materialer og mekaniske egenskaber

• Materiale: Stål. Materialevalget indikerer god mekanisk styrke og slidstyrke under industrielle betjeningsforhold. Stål udfører stabilt ved gentagen cykling, men kræver korrekt vedligehold og eventuel korrosionsbeskyttelse afhængigt af miljø.
• Byggekvalitet: Som original Butler-del forventes præcisionsbearbejdet sæde- og spindelgeometri for tæt lukning og repeterbar funktion ved pneumatiske tryk.

Dimensioner

• Længde: 123 mm
• Bredde: 22 mm
• Højde, ventilblok: 32 mm
• Højde inkl. lufttilslutninger: 110 mm

Kompatibilitet og brugsmæssige overvejelser

Ventilen er lavet til integration i pneumatiske anlæg, særligt perlepressere hvor præcis retningsstyring og positionholdning er nødvendig. Ved montering skal man sikre at tilslutningsdimensioner, tætninger og montageflanger passer til det eksisterende system. Kontroller også at maksimalt arbejdstryk ikke overskrides (10 bar) og at luftforsyningen er filtreret og smurt efter fabrikantens anbefalinger for at forlænge levetiden.

Tekniske fordele

• Tre positioner giver mulighed for mellemstilling (hold eller udluftning) uden ekstra ventiler.
• Stålmateriale sikrer robusthed ved gentagne pneumatiske cykler.
• Butler-originaldel (Varenr. 2285000) med MPN 677.54.31, hvilket forenkler identifikation ved reservedelsbestilling.

Monterings- og vedligeholdstips

• Rens forbindelsesflader inden montering for at undgå partikler i sæderne.
• Anvend egnede tætningsmaterialer og momentangivelser for at undgå lækager.
• Kontroller regelmæssigt for slid, lækager og korrekt funktion under drift; udskift slidte pakninger efter behov.

Produktet er listet som Butler originaldel og distribueres under brandet Blitz Rotary. Ved spørgsmål om nøjagtig tilslutningskonfiguration eller kompatibilitet med en specifik perlepressermodel, anbefales det at sammenligne MPN 677.54.31 og varenummer 2285000 med maskinens reservedelsliste.
