Ventilarm C Butler 2986000 811882

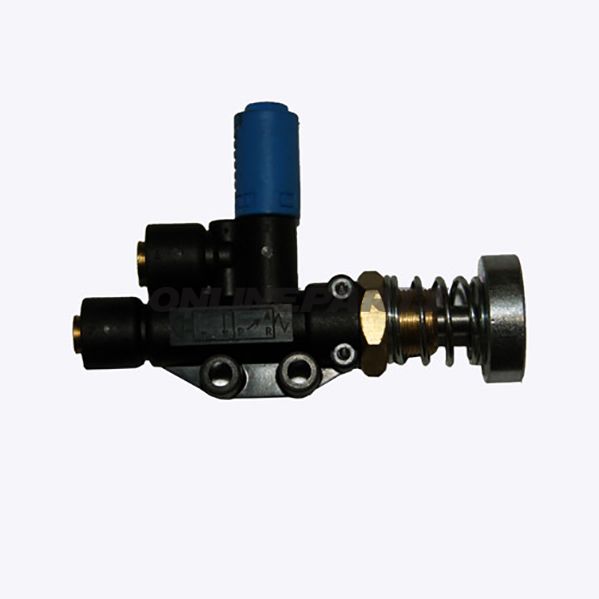

Ventilarm type C til pneumatisk styring (Butler)

Produkt: Ventilarm C Butler (Butler originaldel). Denne komponent er beregnet til brug i pneumatisk ventilstyring som del af en 3/2-ventil-konfiguration med stempeldiameter 30 mm. Den findes under Butler varenummer 2986000 og producentens reservedelebetegnelse (MPN) 677.22.55.

Funktion

• Ventilarmen fungerer som grænseflade mellem ventilens aksel/stempel og eksternt betjeningsudstyr, og overfører mekanisk bevægelse til ventilens 3/2-styreenhed.
• Den er konstrueret til at arbejde i systemer med to lufttilslutninger (2 × 8 mm), typisk anvendt til skiftefunktioner i pneumatiske kredsløb.
• Passer til ventiler med en stempe ldiameter på Ø 30 mm, hvilket betyder at den er dimensioneret for den enkelte ventils slaglængde og kraftoverførsel.

Materiale og egenskaber

• Materialesammensætning: kombination af plast og stål. Plastdelen giver lav friktion og korrosionsbestandighed, mens ståldelene sikrer mekanisk styrke i belastede forbindelser.
• Plastkomponenterne er velegnede til miljøer hvor vægt og bevægelsesglathed er vigtige, og stålelementerne bærer de bærende forbindelser for at modstå mekanisk slitage.
• Lufttilslutningerne på 8 mm er standardstørrelser i mange pneumatiske kredsløb og tillader nem integration med almindelige fittings og slanger.

Kompatibilitet og montering

• Original Butler-del designet til at erstatte eller vedligeholde eksisterende Butler 3/2-ventiler med Ø 30 mm stempel. Kontrollér fysisk mål og monteringsflader mod eksisterende komponenter før montering.
• Tilslutningsstandard: to 8 mm lufttilførselspunkter. Sørg for korrekt tætning ved fittings og anvend egnede pakninger hvis systemet opererer ved højere tryk eller vibration.
• Monteringsanvisning: fastgøres til ventilmekanismen så bevægelsen fra armens kontaktpunkt overføres centreret på stempelet. Kontroller friktion og spil efter installation.

Fordele i installation og drift

• Originaldel fra Butler mindsker risikoen for pasningsproblemer sammenlignet med generiske reservedele.
• Kombinationen af plast og stål giver et balanceret forhold mellem slidstyrke og bevægelseskvalitet.
• Standardiserede 8 mm lufttilslutninger forenkler udskiftning og integration i eksisterende pneumatiske systemer.

Identifikation og tekniske referencer

• Brand: Butler — leverandør af originale ventilkomponenter til pneumatiske systemer.
• Varenummer (Butler): 2986000.
• Producentens MPN: 677.22.55.
• GTIN: ikke angivet for denne vare; kontakt leverandør for stregkodeoplysninger ved behov.

Bemærkninger til indkøb og reservedelsbehandling

• Som original reservedel anbefales inspektion af armens montageflader og fastgørelseselementer ved udskiftning for at undgå utilsigtet slør eller forkert orientering.
• Ved udskiftning i ældre installationer skal kompatibilitet med tilstødende komponenter (f.eks. forseglingsmaterialer og beslag) verificeres visuelt og målt.

Hvis du har brug for yderligere tekniske data (tolerancer, præcise mål for montagehuller eller materiale-specifikationer), kan leverandøren eller Butler teknisk dokumentation ofte fremsende detaljerede målsætninger og tegninger.
