Ringfitting Vario TYP000 10 mm 0 chrom

Ringfitting Vario 10 mm, 30 mm længde — til styring af bremse-/koblingsledning

Produkt: Ringfitting Vario TYP000 10 mm, kromfinish. Dette komponent leveres af mærket JMP (MPN: 757.02.31, GTIN: 4043981236736).

Ringfittingen er en mekanisk forbindelse konstrueret til brug på fleksible stålomspundne bremse- og koblingsledninger (fx speed brakes eller stålflex vario-ledninger). Den anvendes som endestykke/tilslutningsstykke hvor ledningen skal forbindes til et kugle- eller drejeled, eller hvor en præcis vinkel- og længdetilpasning er nødvendig.

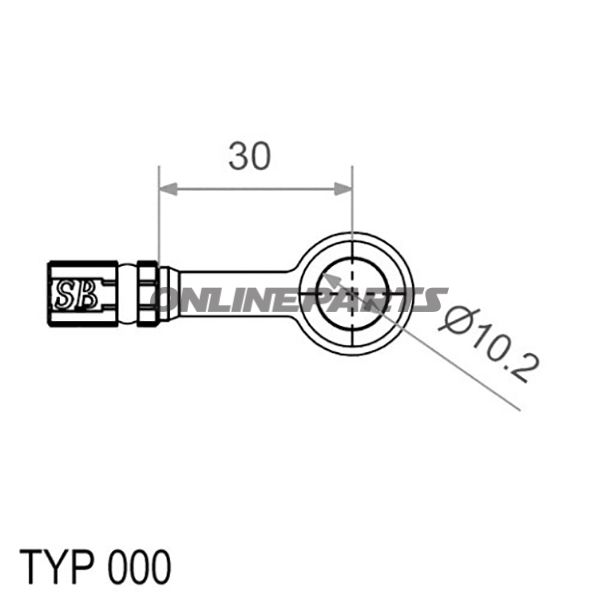

• Konstruktion og geometri: Kuglehuvud med ydre diameter 18 mm, boring Ø 10,2 mm, vinkel/stejlhed 0° (dvs. lige gennemløb), samlet længde 30 mm.
• Materiale og overflade: Fremstillet i stål med krombelægning. Stålbasen giver den nødvendige mekaniske styrke og dimensional stabilitet, mens kromoverfladen beskytter mod korrosion og giver en glat overflade med lav friktion ved bevægelige forbindelser.
• Finish: Krom; egnet til synlige applikationer og steder hvor modstandsdygtighed mod vejrlig og snavs er ønsket.
• Dimensionering: Boring Ø 10,2 mm betyder at fittingens indbyggede passage passer til vario-ledninger med en ydre dimension omkring 10 mm. Den 30 mm samlede længde gør den velegnet til installationer med begrænset plads, hvor præcis afstand mellem tilslutninger er nødvendig.

Funktionel beskrivelse

Ringfittingen tjener som mekanisk endestykke der overfører lineær kraft fra et styresystem til en bremse- eller koblingsenhed via en stålovertrukket ledning. Kuglehovederedet tillader let drejning i forbindelsen for at undgå binding eller ujævn slid ved bevægelige punkter. Den 0° vinkel indikerer, at fittingens gennemløb er lige, hvilket er vigtigt når man ønsker minimal ændring i kabelretning og ensartet kraftoverførsel.

Kompatibilitet og anvendelse

• Designet til vario-stålflex ledninger og tilsvarende flex-kabler med cirka 10 mm ydre dimension.
• Egnet til land-, vej- og fritidsmotorcykelapplikationer hvor præcision og stabilitet i forbindelse er nødvendig.
• Velegnet til udskiftning af slidte eller beskadigede endestykker på eksisterende ledninger; kontrollér bore- og kugledimensioner mod originalt udstyr før montering.

Tekniske fordele

• Robust stålmateriale sikrer lang levetid ved korrekt brug.
• Kromoverflade reducerer korrosion og forbedrer glideegenskaber i bevægelige forbindelser.
• Kompakte mål (30 mm længde) gør komponenten nem at integrere i trange montageforhold.
• Kuglehuvud på 18 mm giver en stor kontaktflade og stabil forbindelse mellem ledning og tilslutningspunkt.

Monteringsnoter

• Kontroller at kabeldiameteren passer til boring Ø 10,2 mm og at eventuelle krymperør eller beslag er korrekt dimensioneret.
• Sørg for korrekt moment og eventuel låsemiddel i gevind-/samleområder hvis relevant for montageinstruktionen på køretøjet.
• Undgå kraftig deformation ved montering, da forkert presning kan påvirke tæthed og bevægelighed i kugleforbindelsen.

Produktet omtales under JMPs varenummer 757.02.31 (GTIN 4043981236736). Hvis du har behov for andre varianter i samme serie (forskellige vinkler, længder eller finish), kan dimensionerne og MPN bruges til at finde tilsvarende fittings fra JMP.
