Ringfitting Vario TYP003 10 mm 30 guld

Ringfitting Vario TYP003 10 mm, 30° vinkel, 30 mm længde — fittings til bremseslanger

Produktoversigt: Dette er en ringfitting fra JMP (MPN: 757.02.42, GTIN: 4043981236835) beregnet til brug på stålplettede eller rustfri bremseslanger, fx Stahlflex/Speed Brake-typer. Fittingen er udført i guldfarvet overflade og har en samlet længde på 30 mm samt en ringboreåbning omkring 10,2 mm.

• Funktion: Ringfittingens primære funktion er at slutte en fleksibel bremseslange mekanisk tæt til et fittingspunkt på kaliber, hovedcylinder eller en adapter ved hjælp af en bøsning/bolt. Kuglehoveder og vinklet udformning muliggør korrekt orientering af slangen i trangere installationsrum og reducerer vridning eller belastning i slangens overgang.

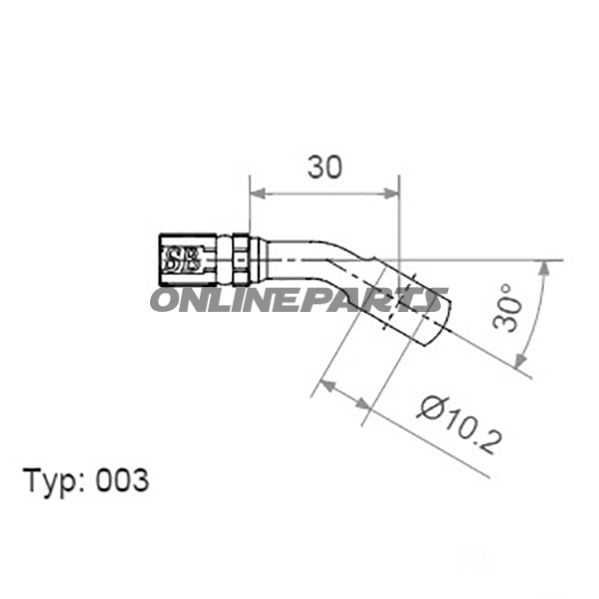

• Geometri: Kuglehovedets diameter: 18 mm. Boreåbning: 10,2 mm (passer til slanger med 10 mm tolerancer/ender). Vinkel/stejning: 30° (modificeret vinkel som hjælper med korrekt retning af slangen). Længde: 30 mm.
• Materiale og overflade: Fremstillet i metal egnet til hydrauliske fittings (typisk rustfrit stål eller legering; JMP leverer fittings med korrosionsbestandig efterbehandling). Den guldfarvede overflade er en korrosionsbeskyttende og æstetisk behandling, ikke et blødt overtræk — derfor bevares tolerancer og tætninger ved montering.
• Kompatibilitet: Designet til brug på stålplettede / Stahlflex bremseslanger og tilsvarende hydrauliske fleksible føringsslanger med 10 mm dimension. Kan anvendes sammen med standard bremsesystemfittings, der accepterer en ring-/kugleforbindelse med 18 mm kuglehovede.

Tekniske fordele og anvendelsesnoter:

• 30° vinklen giver plads ved trange montageforhold og hjælper med at føre slangen væk fra varme- eller bevægelige komponenter.
• Kuglehovede på 18 mm sikrer en præcis og stabil kontaktflade med modstykket, hvilket mindsker punktvis belastning på slangen.
• Boreøjet på 10,2 mm er beregnet til at rumme den afsluttede slangeende og skal matches med korrekt bøsning/banjo-bolt for at opnå hydraulisk tæthed.
• Overfladebehandlingen reducerer korrosion og passer til motorsport og gadebrug, hvor udseende samtidig kan være vigtigt.

Monteringsråd: Sørg for at anvende de korrekte bøsninger, skiver og momentværdier som angivet af slange- og køretøjsproducenten. Kontrollér at borediameter og kugleflade passer til modstykket før endelig tilspænding. Undgå kraftigt vrid i slangen ved montering; vinklen er beregnet til at lette korrekt retning.

Identifikation: Produktet markeres af JMP og kan entydigt findes via MPN 757.02.42 eller GTIN 4043981236835 ved bestilling eller ved forespørgsel til reservedelslister.

Bemærkning: Angivne mål (kuglehovede 18 mm, bore 10,2 mm, 30° vinkel, 30 mm længde) bør efterkontrolleres mod køretøjets krav og slutmontering. Materialeangivelsen beskriver en korrosionsbestandig metaludførelse med guldfarvet overfladebehandling; specifik legering kan verificeres hos leverandøren ved behov.
