Ringfitting Vario TYP003 10 mm 30 grøn

Ringfitting Vario TYP003 10 mm, 30 mm længde — vejledende brug til bremse- og hydraulikledninger

Produktet: Ringfitting Vario TYP003 fra JMP (MPN: 757.02.40, GTIN: 4043981236811) er en kompakt ringfitting beregnet til sammenføjning af fleksible bremse- eller hydraulikledninger med stålflex- eller lignende rør. Den er udført i en version til 10 mm boredimension med 30 mm samlet længde og er farvemarkeret grøn for hurtig identifikation.

• Funktion: Fittingsens primære funktion er at danne en tæt, mekanisk forbindelse mellem rør og komponenter i bremsesystemer eller andre hydrauliske kredsløb. Kugleformen i enden sikrer korrekt siddende samling ved montage mod modpartens flade, mens vinklen/stejningen gør det muligt at opnå korrekt orientering ved montering i trang plads.

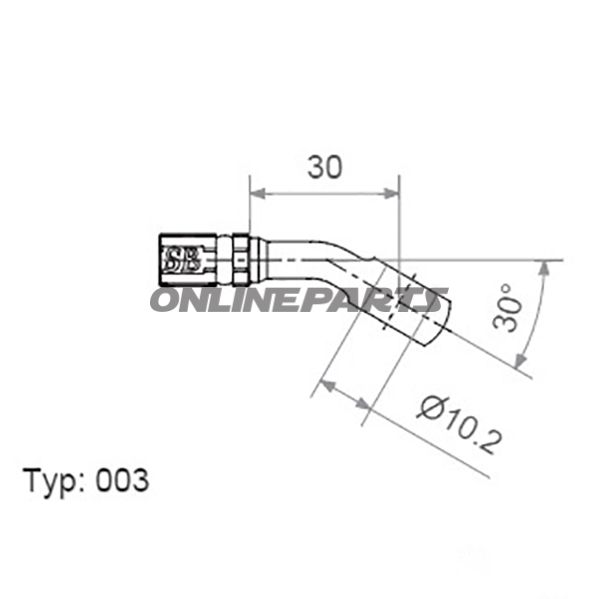

• Vigtige dimensioner:
  • Boreåbning: 10,2 mm (angivet som 10 mm systemdimension)
  • Kugle-/endeøje: Ø 18 mm
  • Vinkel/stejning: 30°
  • Længde: 30 mm (samlet)
  • Farve: Grøn (farvemarkering for identifikation)
• Materiale og egenskaber: JMP angiver fittingsen som velegnet til stålflex Vario-ledninger. Materialevalget er typisk korrosionsbestandigt metal egnet til hydrauliske og bremseapplikationer; overfladebehandling samt farve er udført med henblik på langtidsholdbarhed og visuel identifikation under service. Konstruktionen er designet til at opretholde tæthed ved de krævede arbejdstryk i standard motorcykel-bremsesystemer, når korrekt monteret og kombineret med passende rør og fittings.
• Kompatibilitet og anvendelse: Fittingsen er beregnet til anvendelse med Vario-typen stålflex-ledninger og tilsvarende rørdimensioner omkring 10 mm. Den passer til situationer hvor en 18 mm kugle/endeøje og 30° vinkel er påkrævet for at sikre korrekt geometrisk tilpasning. Brug sammen med egnede møtrikker, skiver og montageredskaber specifikt angivet til hydraulik/bremsearbejde. Sørg for at kontrollere kompatibilitet med producentens anbefalinger for det pågældende bremsesystem.
• Monteringsnoter: Montage bør udføres af en kvalificeret tekniker. Sikr korrekt afskæring og etablering af rør-ender, rengør kontaktoverflader, og efterspænd i henhold til specifikationer for det samlede fittingssystem. Kontroller for lækager ved trykprøvning efter montering. Farvemarkeringen (grøn) hjælper ved hurtig identifikation under genmontering eller ved reservedelsvalg.
• Identifikation: Produktet leveres under JMP-brandet med MPN 757.02.40 og GTIN 4043981236811. Disse koder kan benyttes til at sikre korrekt reservedelsidentifikation ved indkøb eller ved dokumentation af servicearbejde.

Bemærkninger: Oplyste mål og egenskaber stammer fra producentens angivelser. Fjernelse af forkert eller grov forpakningsinformation er foretaget for at undgå misforståelser om leveringsmængde — kontroller bestillingsdetaljer hos forhandler før køb. Brug altid de relevante sikkerhedsprocedurer og anbefalet værktøj ved arbejde på bremsesystemer.
