Ringfitting Vario TYP003 10 mm 30 sølv

Ringfitting Vario TYP003 10 mm, længde 30 mm — fittings til bremse- og hydraulikledninger

Produktoversigt: Denne ringfitting, mærket JMP (MPN: 757.02.36, GTIN: 4043981236781), er en Vario TYP003 10 mm fittings designet til anvendelse på bremse- og hydraulikledninger, eksempelvis stålflettede (stålflex) ledninger til motorcykelbremser og -koblinger. Den leveres i blank sølvfarve og har en samlet længde på 30 mm.

• Funktion: Ringfittingen skaber en mekanisk forbindelse mellem hydraulikslange og komponent (f.eks. bremsekaliber, hovedcylinder eller adapter). Den er udført med kugleformet hoved for at sikre korrekt fladekontakt ved samling og for at kompensere for mindre vinkelafvigelser i monteringen.

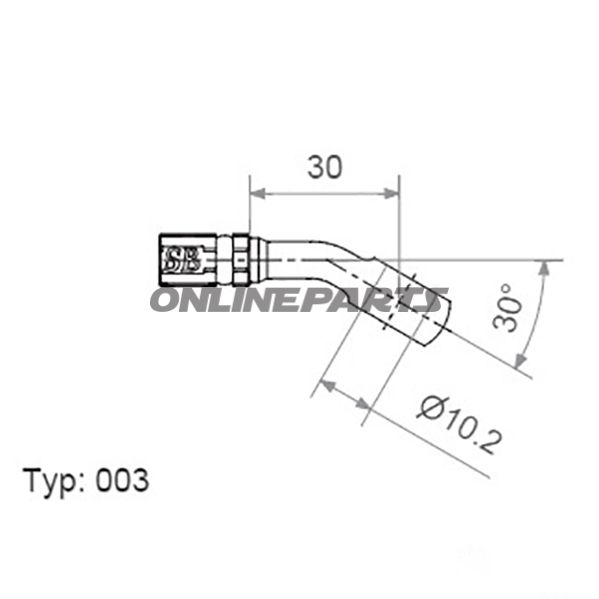

• Konstruktion og dimensioner:
  • Kuglehoveddiameter: 18 mm
  • Gennemgangsboring: 10,2 mm (angivet som boresporet/åbning til slange eller bolt)
  • Vinkel/gevindstigning: 30° (angiver den koniske/tilpassede vinkel for tætning og montagevinkel)
  • Længde: 30 mm
  • Farve/overflade: sølv (typisk forkromet eller poleret metaloverflade)
• Materialevalg og egenskaber: Produktet er fremstillet i rustbestandigt metal egnet til hydrauliske applikationer. Materialevalget prioriterer dimensionel stabilitet under tryk og korrosionsmodstand i vejrlig; overfladebehandlingen (sølv) mindsker korrosion og giver god slidstyrke i monteringsområder. Den kugleformede ende reducerer punktbelastning og forbedrer tætningsfladen i forbindelse med skrue- eller boltforskruning.
• Anvendelsesområder og kompatibilitet: Velegnet til anvendelse med stålflettede bremseledninger og Vario-typer af fittings i motorcykelservice. Passer typisk til systemer, hvor en 10 mm boreåbning og en kuglediameter på ca. 18 mm er specificeret. Ikke alle fabrikater og modeller bruger samme geometri — kontroller mål og vinkel mod eksisterende komponenter før montage.
• Monteringsbemærkninger: Anvend korrekt moment ved tilspænding og følg fabrikantens instruktioner for hydrauliske samlinger. Sørg for at rensede tætflader og korrekt pakning/tætning anvendes ved genmontering. Undgå at beskadige kuglefladen ved brug af for hårdt værktøj, da små ridser kan påvirke tætningen.
• Identifikation: Produktet er leveret af JMP og kan identificeres ved MPN 757.02.36 og GTIN 4043981236781 — disse numre kan bruges til at kontrollere kompatibilitet med reservedelslister eller tekniske manualer.

Kort teknisk opsummering: Ringfitting Vario TYP003 10 mm, kuglehoved Ø18 mm, boring 10,2 mm, vinkel 30°, længde 30 mm, sølv. Brand: JMP (MPN: 757.02.36, GTIN: 4043981236781).

Bemærk: Denne beskrivelse indeholder mål og funktionelle egenskaber til fagpersoner; bekræft altid fysisk pasform og mål ved udskiftning i eksisterende hydrauliksystemer.
