Ringfitting Vario TYP014 10 mm 45 guld

Ringfitting Vario TYP014 10 mm, 45° – fittings til stålflettet bremseledning

Denne ringfitting fra JMP (GTIN: 4043981236903, MPN: 757.02.50) er designet til brug i systemer med stålflettede bremseslanger/Speed-bremser, hvor en kompakt, vinklet forbindelse og høj mekanisk præcision er påkrævet. Beskrivelsen her fokuserer på funktion, materialevalg, dimensioner og kompatibilitet med relevante bremsekomponenter.

• Funktion: Ringfittingen anvendes som fastgørelses- og forbindelsespunkt for stålflettede bremseledninger i køretøjets hydrauliske system. Den omslutter slangens ende og skaber en tæt, mekanisk kontaktflade mod tilslutningspunktet (f.eks. bremsekaliber, master cylinder eller adapter), samtidig med at den bevarer korrekt vinkel for ledningsføringen.
• Vinkel og geometri: 45° hældning/udgangsvinkel, hvilket hjælper med at lede bremserøret i ønsket retning uden skarpe bøjninger. Denne vinkel gør fittingens anvendelse velegnet, hvor der er begrænset plads eller behov for at undgå mekanisk belastning på selve slangen.

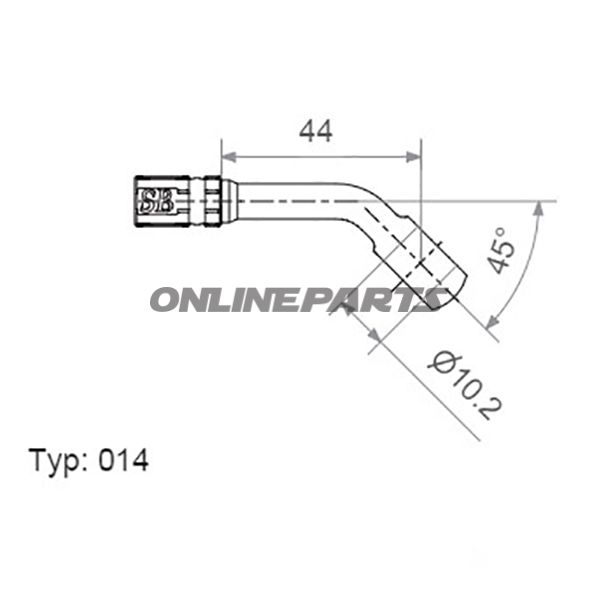

• Størrelser og mål: Indre boring cirka 10,2 mm (til fittingens borehul). Kugle-/sædeflade med 18 mm ydre diameter, og samlet længde omkring 44 mm. Disse mål er relevante ved valg af kompatible pakninger, skiver og omløbere.
• Overflade og farve: Guldfarvet overfladefinish, som typisk er enten anodisering eller en belægning for korrosionsbeskyttelse og æstetik. Farven hjælper også ved visuel identifikation i installationer med flere fittings.

Materialevalg og egenskaber

• Materialet er beregnet til mekanisk styrke og korrosionsmodstand passende for bremsehydraulik — typisk en legeret messing eller rustfrit stål med overfladebehandling. Valget af materiale sikrer formstabilitet ved monteringsmoment og ved drift under vibrationer.
• Overfladebehandling (guldfarvet) reducerer korrosion og slitage på tætningsoverflader, samtidig med at det mindsker risiko for galvanisk korrosion mod tilstødende metaldele, når der anvendes kompatible metaller.
• Præcisionsbearbejdning af kuglehovedet og boring sikrer et jævnt sæde for pakning/oliering og minimerer risikoen for lækage ved korrekt samling.

Kompatibilitet og anvendelse

• Udformningen er beregnet til stålflettede (stålflex) Vario-bremseslanger og må matches med korrekte spiralskiver, klik- eller bolteforbindelser afhængigt af køretøjets originale monteringsmetode.
• Målene (10,2 mm boring, 18 mm kugleflade, 44 mm længde) bør kontrolleres op imod den eksisterende bremsekomponent og eventuelle originaldele for at sikre korrekt pasform og tilstrækkelig plads ved føring.
• Velegnet til brug i både reservedele- og reparationssammenhænge, hvor der stilles krav om præcis vinkel og robust mekanisk forbindelse.

Monterings- og installationsbemærkninger

• Rens og inspicer alle kontaktflader før montering. Brug anbefalede pakninger eller skiver og stram til foreskrevne momentværdier for at undgå deformation af sædet.
• Efter montering: foretag trykprøvning af det hydrauliske system og kontroller for lækager ved driftstrykket.
• Ved kompatibilitetstvivl: sammenlign MPN 757.02.50 og GTIN 4043981236903 med eksisterende dele eller producentens parts-katalog for at sikre korrekt udskiftning.

Produktenhed: Ringfitting Vario TYP014 10 mm 45° fra JMP (MPN 757.02.50, GTIN 4043981236903). Hvis yderligere tekniske specifikationer er nødvendige (fx materialepræcisering eller tolerancer), anbefales det at konsultere producentens tekniske datablad eller deleoversigt.
