Ringfitting Vario TYP014 10 mm 45 sort

Ringfitting Vario TYP014 10 mm, 45° — fittings til stålflettet bremseledning

Denne ringfitting fra JMP (MPN: 757.02.49, GTIN: 4043981236897) er designet til brug på stålflettede bremseledninger med Vario-tilslutning, hvor compact geometri og præcis vinkel er nødvendig. Den anvendes typisk ved montering af speed-bremser eller andre hydrauliske kredse på motorcykler, hvor en 45° vinkel og smallere boremål gør installationen mere pladsbesparende og driftsmæssigt sikker.

• Funktion: Ringfittingen forbinder endestykket på en stålflettet bremseledning til hydrauliske komponenter via en kugle-/ringforbindelse. Den sikrer tæthed og mekanisk styrke ved korrekt presning/krympe på bremseledningen og ved montage mod tilslutningsflader.

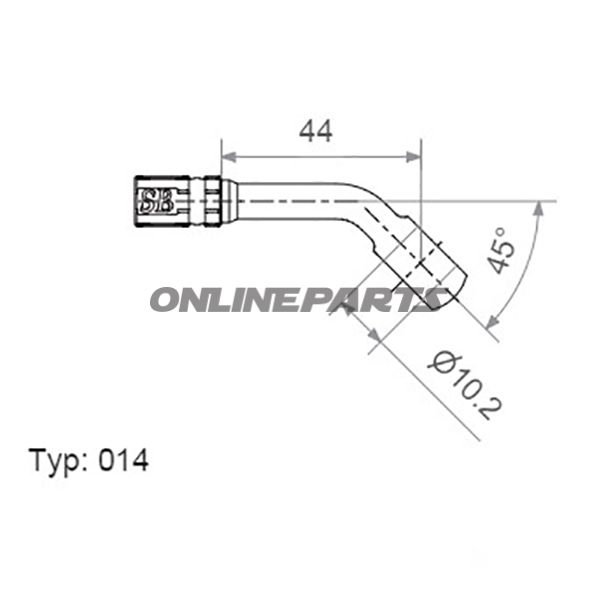

• Vinkel: 45° (bruges hvor en lige fitting ikke kan monteres uden skarpe bøjninger i bremseslangen).
• Kuglehoved: Ø 18 mm — dimensionen angiver kugle-/fladestørrelsen som passer til tilslutningspunktet.
• Borediameter: 10,2 mm — til crimp/indføringsmål for den anvendte stålflettede innerliner og endehylse.
• Længde: 44 mm — samlet dimension fra ende til ende, nyttig ved pladsberegning i stramme montagesituationer.
• Overfladefarve: Sort — typisk overfladebehandling for korrosionsmodstand og visuelt match med mørke komponenter.

Materiale og egenskaber

Fittingen er udført i metalskæring/stanse- eller drejeproces og har en overflade i sort finish. Materialevalget sigter mod mekanisk styrke og slidmodstand under normalt driftsmiljø for motorcykelbremser. Den sorte overflade fungerer som korrosionshæmmende lag og giver samtidig et diskret udseende. Dimensionerne (kugle Ø 18 mm, boring 10,2 mm, længde 44 mm) angiver tolerancekrav, som betyder at korrekt crimp- eller krympeværktøj og passende endehylse skal anvendes for at opnå god tætning og holdbar mekanisk forbindelse.

Kompatibilitet og brug

• Velegnet til stålflettede bremseledninger med Vario-tilslutning, hvor borediameter ~10 mm og 45° vinkel passer.
• Bruges af mekanikere og erfarne motorcykelejere til reparation eller udskiftning af fittings; korrekt krympeteknik og kompatible crimpehylstre er afgørende for sikker funktion.
• Ikke egnet uden passende endehylse eller ved brug med slanger/innerliner, der ikke matcher boremålet.

Praktiske bemærkninger

• Kontroller altid at MPN 757.02.49 og GTIN 4043981236897 stemmer overens med den ønskede fitting inden installation.
• Ved montage anbefales anvendelse af korrekt dimensioneret krympeværktøj og kontrolmål efter krymp for at sikre tæthed og mekanisk sikkerhed.
• Sort overflade kan vise slitage ved hyppige demonteringer; inspicer monteringsflader og udskift ved korrosion eller deformation.

Brandet JMP angiver producent-tilknytning og kan være nyttigt ved identifikation af kompatible tilbehør og reservedelsdimensioner. MPN (757.02.49) og GTIN (4043981236897) bør medtages ved bestilling eller ved forespørgsel om dokumentation og tekniske tegninger.
