Ringmontering Vario TYP020 10 mm 20S antracit

Ringmontering Vario TYP020 10 mm, 20° sideværts — beslag til stål-flettet bremseslange

Produktoversigt: Denne ringmontering (JMP, MPN 757.02.61, GTIN 4043981236996) er et mekanisk fittingsbeslag beregnet til Vario/Speed-bremsesystemer med stål-flettet (stålflex) bremseslange. Den bruges som forbindelses- og orientationspunkt mellem bremseslange og komponenter, hvor en præcis vinkel og sikker mekanisk fastgørelse er nødvendig.

• Anvendelse: Designet til montering af stål-flettede bremseslanger i systemer med varierende rørføringsbehov, hvor en 20° sideværts vinkel kræves for korrekt routing og clearance.

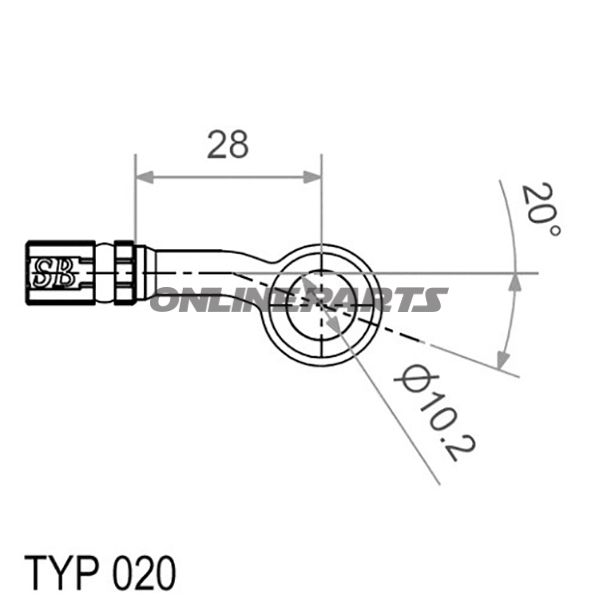

• Dimensioner og form: Kuglehoveddiameter 18 mm; borehul ø: 10,2 mm; samlet længde 28 mm; vinkel/tilt: 20° sideværts.
• Farve og finish: Antracit (mørkegrå) overflade, som typisk bruges for at matche eller skjule beslag i mørkere komponentområder.

Funktionelle egenskaber:

• Vinklet udformning (20°) giver mulighed for kontrolleret omdirigering af bremseslangen uden at introducere skarpe bøjninger, hvilket reducerer risikoen for slitage eller kinking.
• Kuglehovedet på 18 mm giver en stabil kontaktflade for fittings eller kugleled, afhængigt af applikationen, og sikrer korrekt placering under vibration og belastning.
• Borehullet på 10,2 mm er dimensioneret til at acceptere standard bolte/aksler i Vario-applikationer; dobbelttjek altid boltstørrelse og tolerance i dit system før montering.

Materialevalg og egenskaber:

• Beslaget er fremstillet til brug med stål-flettede bremseslanger, hvilket indikerer et materialevalg og en bearbejdning, der tåler mekanisk belastning og kontakt med bremsesystemets omgivelser. Overfladefinishen i antracit beskytter mod korrosion og minimerer reflekteret lys i installationsområder.
• Materialeegenskaberne er velegnede til de krav, der stilles i bremsesystemer: dimensionel stabilitet, slidstyrke og korrosionsmodstand. Som med alle bremsekomponenter bør man sikre korrekt moment for fastgørelseselementer og bruge korrosionsbestandige skiver/bolte hvor relevant.

Kompatibilitet og installation:

• Passer til Vario- og Speed-bremseapplikationer, typisk i motorcykel- og specialkøretøjsinstallationer, hvor en 10 mm slangetilslutning og 20° sideværts vinkel kræves.
• Kontroller MPN 757.02.61 mod producentens tekniske tegninger for at sikre fuld kompatibilitet med din specifikke bremseslange og monteringspunkter. Brug passende låse- eller sikringsmetoder ved montering for at undgå losning ved vibration.

Sikkerhed og vedligehold:

• Som del af et bremsesystem påvirker dette beslag direkte systemets funktion. Efter montering skal bremsesystemet efterses for lækager, korrekt routing og funktionstest i henhold til producentens anvisninger.
• Undgå ridser eller deformation af borehullet og kugleflader under installation, da dette kan påvirke pasning og langtidsholdbarhed.

Identifikation: Produktet er markeret som JMP, med fabrikationsnummer (MPN) 757.02.61 og GTIN 4043981236996. Disse koder kan anvendes ved reservedelsforespørgsler, tekniske databladssøgninger eller ved forespørgsel hos leverandør for yderligere monteringsdetaljer.

Bemærk: Denne beskrivelse er teknisk orienteret og henvender sig til mekanikere og personer vant til arbejde med bremsesystemer. Sørg altid for at følge gældende sikkerhedsprocedurer og producentanvisninger ved montering og vedligehold.
