Ringfitting Vario TYP020 10 mm 20S krom

Ringfitting Vario TYP020 10 mm (20°) — fittings til stålflettet bremseledning

Denne Ringfitting Vario TYP020 er en krom‑belagt fittings beregnet til stålflettede bremse- og koblingsledninger (ofte kaldet stålflex eller Speed Brake‑ledninger). Den er fremstillet og markedsført under JMP (MPN: 757.02.62, GTIN: 4043981237009) og bruges som forbindelse mellem bremseledningens endestuk og monteringspunkt på caliper, hovedcylinder eller banjo.

• Funktion: Overfører hydraulisk tryk fra en stålflettet ledning til komponentens tilslutningsflade. Kugleformen giver en præcis siddende kontakt og muliggør let vinkelkompensation ved montering.

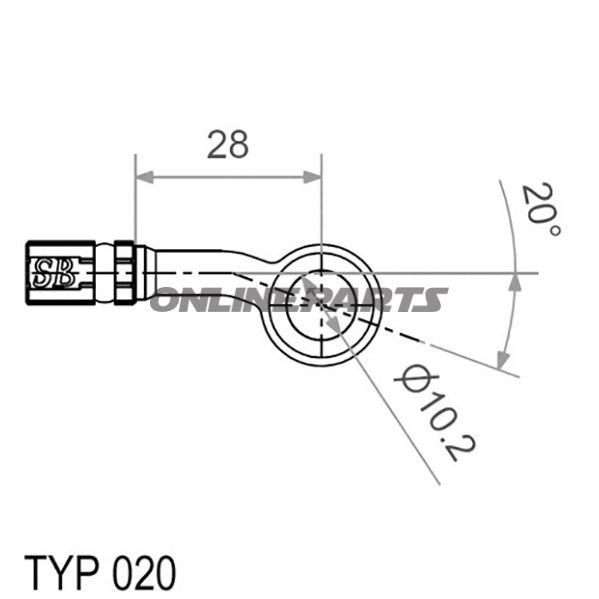

• Geometri: Kuglehovede (kugleflade) med en ydre diameter på 18 mm. Boringsdiameteren til ledningen er ca. 10,2 mm, svarende til fittings til 10 mm ydre ledningsdimensioner. Fittingens vinkel/offset er 20° sideværts, og samlet længde er 28 mm.
• Materiale og overflade: Fittingen er fremstillet i metalsubstrat med kromfinish. Kromoverfladen giver korrosionsbeskyttelse og et glat, slidstærkt ydre; materialevalget er velegnet til eksterne monteringspunkter hvor både mekanisk holdbarhed og modstandsdygtighed mod vejr er relevant.
• Kompatibilitet: Designet til stålflettede hydrauliske ledninger med ~10 mm udvendig mål og til applikationer, hvor et 20° sidelæns offset er nødvendigt for korrekt rørføring eller for at undgå interferens med omkringliggende komponenter.

Tekniske bemærkninger for montage: Sørg for at fittings og ledningens endestykke er rene og fri for skader før samling. Den angivne boringsdiameter (10,2 mm) skal matche ledningens endestik eller adapter; hvis der anvendes koniske eller presfittings, følg producentens anvisninger for korrekt samling og moment. Ved montering på hydrauliske systemer skal alle tilslutninger efterprøves for lækage ved arbejdstryk.

Målgruppe og anvendelsesområder: Produktet henvender sig til mekanikere, værksteder og erfarne motorcykelejere, der arbejder med udskiftning eller tilpasning af bremse- og koblingssystemer. Fittingen er relevant ved reparation, omlægning af ledningsføring eller ved udskiftning af beskadigede endestykker på stålflettede slanger.

Identifikation: Produktet er listet under mærket JMP med varenummer (MPN) 757.02.62 og GTIN 4043981237009, hvilket kan bruges ved bestilling eller ved søgning efter reservedele med samme specifikationer.

Afsluttende bemærkning: De angivne dimensioner (kugleø Ø18 mm, boringsdiameter 10,2 mm, 20° offset, længde 28 mm) beskriver fittingen præcist — kontroller disse mål op imod din applikation før køb for at sikre kompatibilitet.
