Ringfitting Vario TYP032 10 mm 20+20 chrom

Ringfitting Vario TYP032 10 mm (20°+20°) til stålflettet bremseledning — krom

Denne ringfitting fra JMP (MPN: 757.02.70, GTIN: 4043981237085) er designet til brug på stålflettede bremseledninger til motorcykler, typisk i forbindelse med såkaldte "speed brake" eller Vario-bremseinstallationer. Fittingen forbinder bremseledningens ende til tilhørende beslag eller ophæng og sikrer en formålsbestemt, mekanisk forbindelse mellem ledning og hydraulisk komponent.

Funktion

• Overfører hydraulisk tryk fra stålflettet bremseledning til komponent (f.eks. kaliber eller master cylinder) via en ringformet fitting.
• Den kugleformede top (kuglehoved) muliggør en vis bevægelighed og optager mindre vinkelafvigelser i installationen, hvilket reducerer belastning på ledningen ved bevægelse eller vibrationer.
• Vinkeldesignet 20° lateralt + 20° i hældning giver mulighed for tilpasning i trange monteringssituationer, så ledningen kan tilføres uden skarpe bøjninger.

Materialer og overflade

• Fittingen er udført i metal med krombelægning. Kromoverfladen giver god korrosionsbeskyttelse under almindelige driftsforhold og en glat, bearbejdet overflade, som mindsker risiko for skarpe kanter mod bremseledningens ydre fletning.
• Valg af materiale og overflade er typisk afstemt efter krav om mekanisk styrke og holdbarhed i motorcykelmiljøer, hvor fugt og vejforhold kan være belastende.

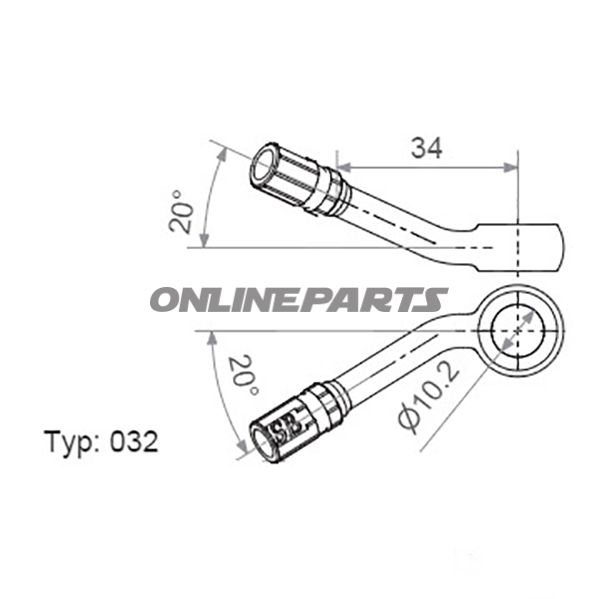

Dimensioner og tekniske detaljer

• Kuglehoveddiameter: 18 mm Ø — passer til fittings og beslag, der accepterer denne kugleprofil.
• Boring (indvendig gennemgang): 10,2 mm — beregnet til 10 mm stålflettet bremseledning.
• Vinkel/ hældning: 20° lateralt og 20° i hældning — giver fleksibilitet ved montering.
• Længde: 28 mm — total længde af fittingen.
• Farve/overflade: krom.

Kompatibilitet og anvendelse

• Henvender sig til mekanikere og motorcykelejere, som arbejder med udskiftning eller tilpasning af stålflettede bremseledninger.
• Beregn dimensioner i forhold til eksisterende beslag og ledningsdiameter — kugleprofilen (18 mm) og boring (10,2 mm) bør matche den partnerfitting eller beslag, som komponenten skal sluttes til.
• Velegnet ved trange installationsforhold, hvor vinklede fittings forhindrer skarpe ledningsbøjninger.

Praktiske bemærkninger

• Sørg for korrekt moment ved montering og anvend egnede koblingsværktøjer for at undgå overpresning af fittingen eller beskadigelse af bremseledningen.
• Efter montering bør systemet afluftes og gennemgås for utætheder ved trykprøve i henhold til fabrikanters anvisninger.
• GTIN 4043981237085 og producentens reference JMP 757.02.70 kan benyttes ved indkøb eller søgning efter kompatible reservedele og tilbehør.

Hvis du har specifikke krav til gevindtilslutning eller skal bruge fittingen i en bestemt modelmotorcykel, oplys gerne den nøjagtige montageposition eller originaldelens mål, så kompatibilitet kan verificeres mere præcist.
