Ringjustering Vario TYP032 10 mm 20+20 guld

Ringbeslag (Vario TYP032) til bremse-/koblingskabel – 10 mm, 20°/20°, guldfarvet

Dette ringbeslag (Vario TYP032) fra JMP er beregnet til montage på stålflettede bremse- eller koblingsledninger (stålflex) og fungerer som forbindelses- og vinkeladapter mellem ledningens fittings og komponentens kugle-/studs-ende. Produktet er identificeret med producentens varekode (MPN) 757.02.68 og global handelsartikelnummer (GTIN) 4043981237061.

Funktion

Ringbeslaget fungerer som endestykke, der sikrer korrekt kontakt mellem stålflex-ledning og den tilsluttede fitting. Den kugleformede ende og boreåbningen tillader præcis placering og roterende bevægelse, samtidig med at den fastholder ledningen mekanisk og hydraulisk tæt ved montering. Vario-funktionen betyder, at selve fittingens geometri tillader mindre vinkelkompensation, hvilket er nyttigt ved trange føringsveje eller afvigende monteringsvinkler.

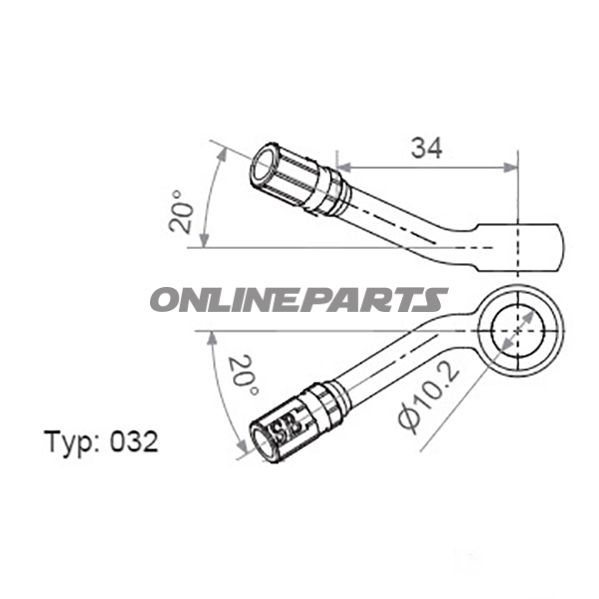

Tekniske detaljer

• Model: Vario TYP032
• Producent (brand): JMP
• MPN: 757.02.68
• GTIN: 4043981237061
• Boreåbning: 10,2 mm
• Kuglehoveddimension: Ø 18 mm
• Vinkel/tilt: 20° lateralt + 20° hældning (angiver mulighed for justering i to planer)
• Længde: 28 mm
• Overflade/farve: Guldfarvet

Materiale og fremstillingsegenskaber

Produktteksten angiver, at beslaget er beregnet til brug med stålflettede ledninger. Selve materialet er ikke eksplicit specificeret i leverancedataene, men fittings til denne anvendelse er typisk fremstillet af rustfrit stål eller messing med galvanisk overfladebehandling for korrosionsbeskyttelse og slidstyrke. Guldfarven indikerer en overfladebehandling eller plating, der giver øget korrosionsbestandighed og en jævn glat overflade ved montage. Den angivne borediameter (10,2 mm) og kuglediameter (18 mm) er afgørende for korrekt pasform og tæthed ved hydrauliske systemer.

Kompatibilitet og anvendelse

Dette ringbeslag er beregnet til professionelle mekanikere og er velegnet til montering på stålflettede bremse- og koblingsledninger, hvor der kræves en Vario-funktion (vinkelkompensation). Kontrollér, at bore- og kugledimensionerne passer til den eksisterende fitting på motorcyklens bremse- eller koblingssystem, før montage. Mål og match dimensionerne (10,2 mm bore, 18 mm kugle og 28 mm total længde) med de komponenter, det skal sluttes til.

Monteringsbemærkninger

• Sørg for korrekt afgradning og rengøring af rør/ledning før presning eller samling.
• Brug passende værktøj ved presning eller sammenføjning af fitting til stålflex for at sikre tætte forbindelser uden deformation af boreåbningen.
• Tjek pasform ved kugle/anker for at undgå unødvendig slør eller spændinger i vinkelretningen.

Produktet leveres under JMP-mærket og er identificeret med MPN 757.02.68 og GTIN 4043981237061, oplysninger som kan benyttes til kontrol ved indkøb og reservedelssøgning.
