Ringfitting Vario TYP040 10 mm 45 S rustfrit stål

Ringfitting Vario TYP040 10 mm, 45° lateral – rustfrit stål

Denne ringfitting fra JMP (MPN: 757.04.06, GTIN: 4043981238303) er beregnet til brug på hydrauliske speed-bremser og stålflettede (stålflex) Vario-ledninger, hvor en kompakt, præcis monteringsflade med vinklet udgang er påkrævet.

Funktion og anvendelse

• Fittings formål er at skabe en sikker og præcis forbindelse mellem hydraulikledning og komponent (fx bremsekaliber eller adapter) med en ringforbindelse omkring bolthovedet.
• Den laterale 45°-vinkel giver fordel ved trange monteringsforhold, hvor en lige fitting ikke kan tilpasses uden at skabe knæk eller skarpe bøjninger i slangen.
• Kugleformen på hovedet (Ø 18 mm) sikrer, at ringfittingen centreres korrekt i forbindelsesfladen og fordeler tryk jævnt ved tilspænding.

Materiale og egenskaber

• Materiale: Rustfrit stål. Valget af rustfrit stål giver god korrosionsmodstand i udendørs og fugtige miljøer samt stabilitet ved vibrationspåvirkninger, som ses på motorcykler.
• Overfladen er hård og slidstærk, hvilket minimerer deformation ved monteringsmoment og sikrer tæt forbindelse over tid.
• Passer til stålflettede bremseledninger, hvor kompatibilitet med højt hydraulisk tryk og mekanisk belastning er vigtig.

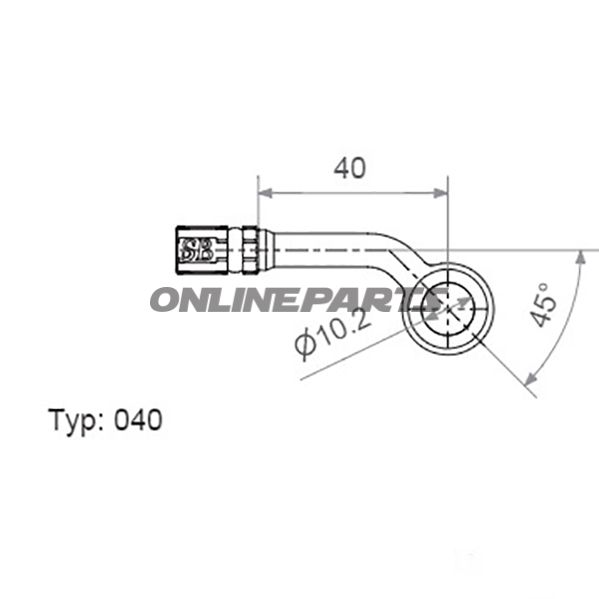

Tekniske mål

• Bore-/gennemgangsdiameter: 10,2 mm — dimensionen angiver den indre passage og er relevant ved kontrol af kompatibilitet med ledningens endestykker og boltstørrelse.
• Nominal passage: 10 mm (TYP040 angiver typisk størrelsesklasse og længde).
• Kuglehovede diameter: 18 mm — anvendes til centrering i forbindelse/adapter.
• Længde: 40 mm — samlet længdemål fra tilslutningsflade til ende, vigtigt ved planlægning af plads i monteringsområdet.
• Vinkel/indstilling: 0° i et plan og 45° lateral udgang for fleksibel føring af slange i begrænset plads.

Kompatibilitet og installation

• Designet til stålflettede Vario-bremseledninger og tilsvarende hydrauliksystemer hvor ringfittings anvendes.
• Kontrollér at bore- og boltmål stemmer overens med eksisterende komponenter (10,2 mm boring og 18 mm kuglehovede) før montering.
• Ved montering skal korrekte momentværdier anvendes og overflader renses for skidt/olie for at sikre tæthed. Undgå overdrevent tilspændingsmoment, som kan deformere ringfittingen eller tilstødende flader.

Hvorfor vælge denne type

Den 45° laterale udgang og den kompakte længde gør denne ringfitting velegnet i applikationer med begrænset plads, hvor korrekt slangeføring uden skarpe knæk er nødvendig. Rustfrit stål kombinerer mekanisk styrke med korrosionsbestandighed, hvilket er relevant for motorcykler udsat for vejrlig og vibrationer.

Produktidentifikation

• Brand: JMP — kendt for mekaniske fittings til motorcykel- og hydraulikapplikationer.
• MPN: 757.04.06
• GTIN: 4043981238303

Bemærk: Oplysningerne ovenfor fokuserer på tekniske egenskaber og kompatibilitet. Hvis du er i tvivl om pasform i dit specifikke setup, kontroller mål mod eksisterende komponenter eller kontakt teknisk support med MPN og GTIN for præcis verifikation.
