Ringfitting Vario TYP040 10 mm 45S krom

Ringfitting Vario TYP040 10 mm, 45° sideværts – krom

Denne ringfitting fra JMP (MPN: 757.02.74, GTIN: 4043981237122) er beregnet til tilslutning af stålflettede bremseslanger (ofte benævnt "speed brakes" eller Stahlflex/Vario-ledninger). Den primære funktion er at skabe en mekanisk og hydraulisk sikker forbindelse i slutningen af bremseslangen, hvor fittingsets kugle-/ringform forenkler monteringen i bremsekomponenter eller beslag.

• Funktion: Giver en tæt og mekanisk stabil afslutning på stålflettede bremseslanger. Ringfittingen overfører tryk fra slangen til det monterede beslag eller bremsekaliber og muliggør en vinkelret/sideværts udløb på 45° for at reducere slangelængde og undgå skarpe bøjninger.

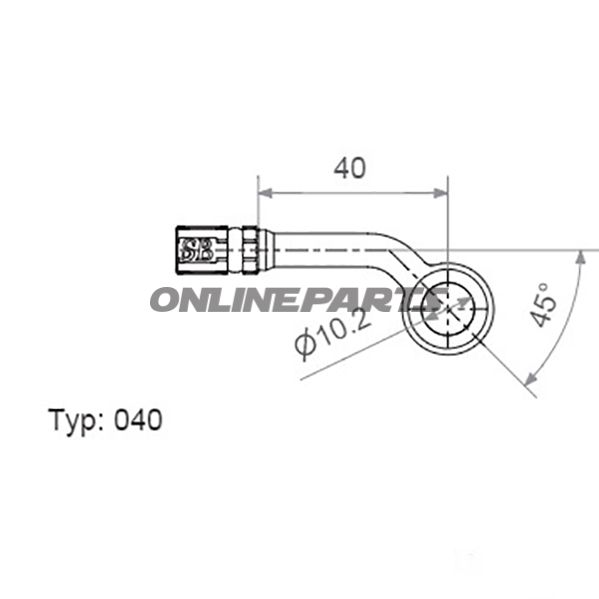

• Konstruktion og dimensioner: Kugle-/ringhoved med Ø 18 mm, borediameter 10,2 mm (til slangeender/inderdel), samlet længde cirka 40 mm og vinkel/afsætning 45° sideværts.
• Materiale og overflade: Fremstillet i metal med kromfinish. Krombelægningen giver korrosionsmodstand i almindelige vej- og miljøforhold samt en glat overflade, der mindsker risiko for ætsning og letter håndtering ved montering. Selve emnet er designet til at modstå de mekaniske belastninger, som bremsesystemer udsættes for, idet dimensioner og tolerancer følger standardpraksis for hydrauliske fittings.
• Kompatibilitet: Velegnet til stålflettede Vario-bremseslanger og tilsvarende slangeender med indvendig diameter, der passer til 10,2 mm boring. Den 45° sideværtsudgang er nyttig ved trange monteringsforhold, hvor ret vinkel eller lige udgang ville give skarpe bøjninger eller ubekvem ruteføring.
• Praktiske bemærkninger: Kontrollér at slangeprofil og indvendig mål stemmer overens med boring 10,2 mm, og at kugle-/ringdimensionen (Ø 18 mm) passer til det modstykke (kaliber, beslag eller adapter) som skal anvendes. Ved montering bør almindelige procedurer for hydraulikfittings følges: korrekt presning/krimpning, eventuel brug af passende skiver og efterspænding iht. producentens anvisninger på det endelige bremsekomponent.

Teknisk reference: Produktet er angivet under JMPs artikelnummer 757.02.74 og GTIN 4043981237122, hvilket kan bruges ved bestillinger eller ved forespørgsel på reservedelslister. Kromfinishen er angivet som farvebetegnelse og beskriver overfladebehandlingen, ikke et separat materiale.

Denne beskrivelse fokuserer på de praktiske og tekniske aspekter, som er relevante for mekanikere og motorcykelejere ved valg og montering af bremseslangefittings. For specifikke montageanvisninger og momentværdier følges anbefalinger fra slange- eller køretøjsproducenten.
