FORDEL Bremseslange M20X1 ID Bøjle E

Bremselinjefordeler (T-form) til 6 mm bremserør – M20x1, flangemontering, Børdel E

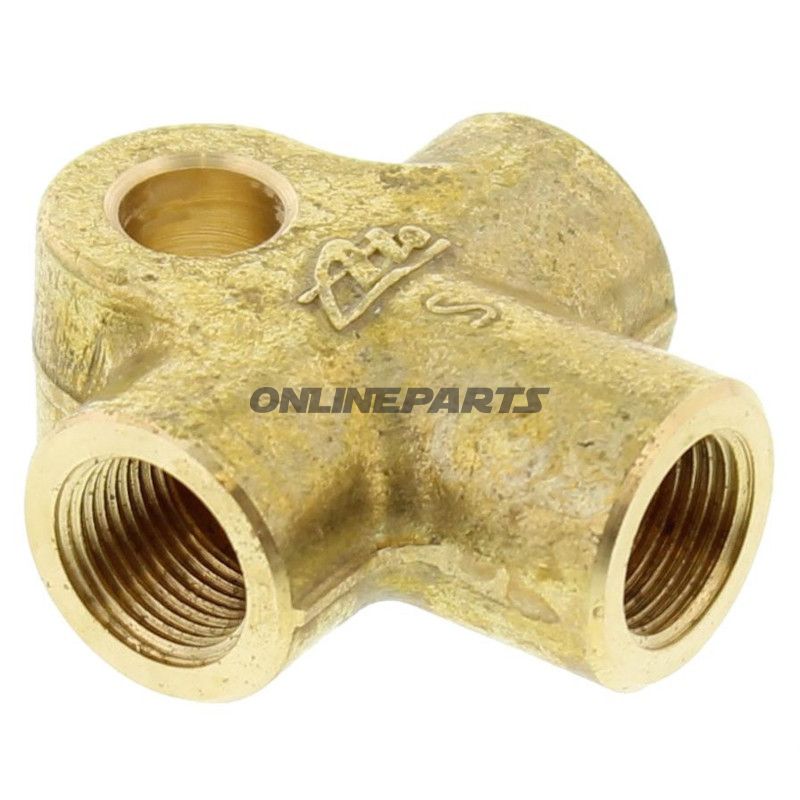

Produktoversigt: Dette er en trevejs bremselinjefordeler i T-form fra ATE (MPN: 442.10.04, GTIN: 4006633192309). Den bruges som forbindelse/distributør mellem tre 6 mm bremseslanger eller -rør og er udført med M12x1 tilslutningsgevind og M20x1 indvendigt gevind til montagedel.

• Funktion: Fordeleren samler eller deler hydraulisk bremsevæskestrøm mellem tre baner, så der opnås korrekt fordeling af tryk til flere kredse. Den anvendes typisk i eksisterende bremsesystemer hvor en T-forbindelse skal etableres med standard 6 mm rør/bremseslanger.
• Monteringstype: Flangemontering, beregnet til fastgørelse med skruer gennem flangen. Hulafstandene er angivet som 10,0 mm og 31,5 mm (afstand mellem relevante monteringshuller).
• Gevind og bøjle: Tilslutningsgevind M12x1 på de individuelle forbindelser, gevindversion i overensstemmelse med DIN 74235 form EL. Indvendigt eller monteringsgevind er M20x1.

Materialevalg og egenskaber: Fordeleren er fremstillet i metal egnet til hydrauliske bremsekredse (typisk messing eller stål med korrosionsbestandig overfladebehandling hos ATE). Materialet er valgt for at sikre tæt forbindelse ved bøjling (flaring) og langtidsholdbar mekanisk styrke under vibrations- og trykbelastning. Børdelformen er specificeret som E, hvilket er en industrielt standardiseret flareform til 6 mm rør og sikrer en formstabil tætning ved korrekt monteret bøjle.

• Bore- og mål: Udboring Ø: 8,3 mm. Længde: 36 mm.
• Børdelform: E (til 6 mm bremseslanger/rør).
• Kompatibilitet: Designet til 6 mm rør/bremseledninger med E-børdel; passer typisk i køretøjer og systemer der anvender DIN 74235 form EL gevind og M12x1 fittings. Bekræft altid kompatibilitet med køretøjets eksisterende fittings og bøjlemetode før montering.

Tekniske fordele: Enkel og kompakt T-form som minimerer rørføring og muliggør direkte fordeling uden brug af yderligere adaptere. Standardiserede gevind- og børdeldimensioner gør det muligt at genbruge eksisterende rør og fittings ved korrekt udført bøjling og tætning.

Sikkerhed og monteringsanvisning: Ved installation skal flanger og bøjlede ender være rene og fri for deformering. Brug korrekt værktøj til E-børdel og følg producentens momentanvisninger for gevindtilspænding. Efter montage skal systemet kontrolleres for lækager ved trykprøvning i henhold til gældende sikkerhedsprocedurer for hydrauliske bremsesystemer.

Identifikation: Produktet leveres fra ATE og er registreret under MPN 442.10.04 og GTIN 4006633192309, hvilket kan anvendes ved indkøb eller ved søgning i delebaser.
