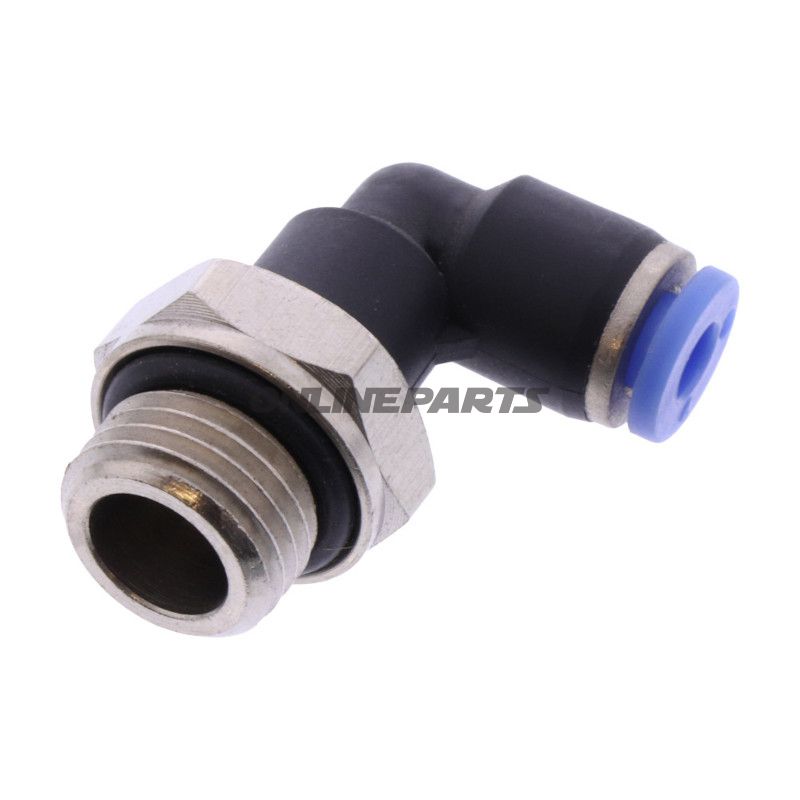

Vinklet push-in stikforbindelse 4 mm med G 1/4" gevind til PA-rør
Produktoversigt: Denne vinklet stikforbindelse fra Riegler (MPN: 656.06.32) er beregnet til hurtig og sikker tilslutning af 4 mm polyamid (PA) rør til komponenter med G 1/4" (BSPP) udvendigt eller indvendigt gevind. Den almindelige anvendelse er inden for pneumatiske systemer, vakuumløsninger og trykluftinstallationer, hvor pladsbegrænsninger gør en vinkeltilslutning praktisk.
Funktion:
- Push-in funktion: Røret indsættes direkte i fittingskoblingen uden behov for ekstra værktøj; låsemekanismen fastholder røret og tillader nem demontering ved frigivelse af låseringen.
- Vinkeludførelse: 90° vinkel reducerer belastning på slange/rør og letter routing i kompakte montageområder.
- Gevindtilslutning: G 1/4" (BSPP) gevindmulighed gør produktet kompatibelt med standard pneumatiske komponenter, manifolds og apparater med denne gevindtype.
Materialer og egenskaber:
- Hus og gevind: Typisk udført i metal eller forniklet messing for korrosionsmodstand og mekanisk styrke (kontroller produktets emballage eller tekniske datablad for konkret legering/overfladebehandling).
- Tætnings- og låsekomponenter: Fremstillet af holdbare elastomerer og polymerer (fx NBR/PU), valgt for tætningsevne og slidstyrke ved pneumatiske trykforhold.
- Røres kompatibilitet: Designet til PA-rør med 4 mm ydre diameter; polyamid er almindeligt brugt i pneumatik for sin stivhed og kemikaliebestandighed.
Tekniske fordele og overvejelser:
- Hurtig montering og demontering uden gevindskæring eller lodning, hvilket sparer tid ved service og ombygning.
- Vinkelgeometrien mindsker risiko for knæk på tæt monterede rørføringer og gør systemlayout mere fleksibelt.
- Standard G 1/4" gevind giver bred kompatibilitet med eksisterende pneumatikudstyr; vær opmærksom på om gevindet er udvendigt eller indvendigt i din applikation.
- Anvend tryk- og temperaturgrænser i henhold til fabrikantdata ved dimensionering af systemet (se Rieglers tekniske dokumentation for nøjagtige grænser).
Kompatibilitet og anvendelsesområder:
- Velegnet til pneumatiske kredsløb i maskinbygning, automatisering og vedligehold.
- Anvendes ofte i laboratorieudstyr, emballagemaskiner og transportanlæg, hvor pladsen er begrænset.
- Kompatibel med standard PA-rør Ø4 mm og komponenter med G 1/4" gevind.
Identifikation og producentinformation: Produktet er en original Riegler-del (Riegler original delnummer 109265 omtalt i leverancedata). Producentens artikelnummer (MPN) er 656.06.32. GTIN er ikke angivet i de leverede oplysninger; kontakt leverandøren for GTIN eller yderligere sporingsdata.
Montering og vedligehold:
- Sørg for at røret er skåret lige og uden grader inden indsættelse for at sikre korrekt tætning.
- Træk/tryk-test efter montage anbefales for at bekræfte tæthed før drift under belastning.
- Ved gentagen demontering kontroller låse- og tætningsdele for slid og udskift efter behov.
Riegler's vinklet stikforbindelse 125.014-4 / MPN 656.06.32 tilbyder en rummelig løsning til forbindelse mellem Ø4 mm PA-rør og G 1/4" gevindede komponenter, med fokus på enkel installation og pålidelig tætning i pneumatiske systemer.
