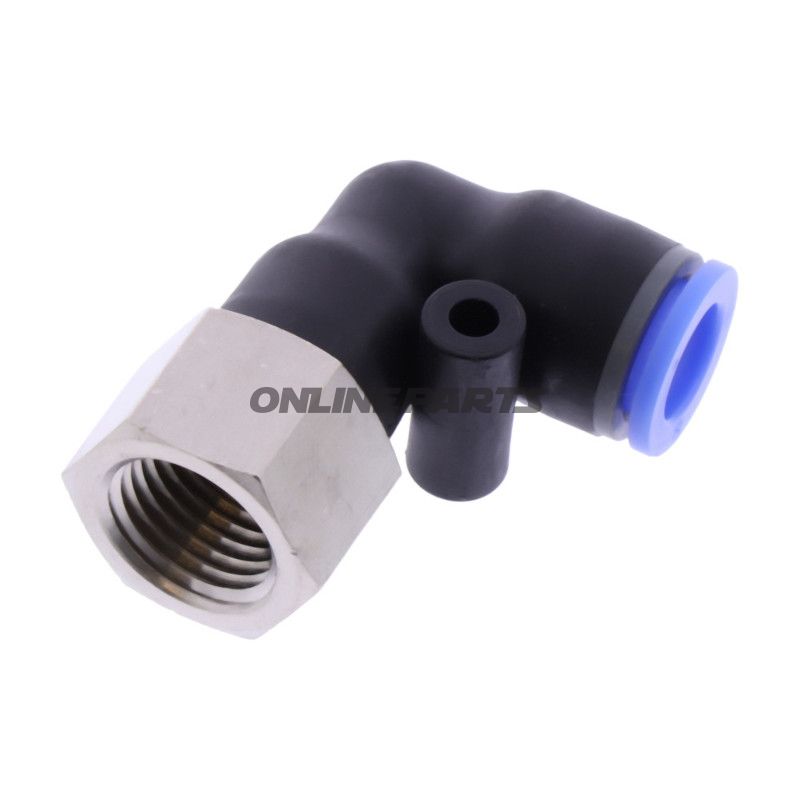

Vinklet push-in stikforbindelse 8 mm med G1/4" indvendig gevind
Produkt: Vinklet stikforbindelse til PA-rør, Riegler model 168.014-8 (original delnr. 109348). MPN: 656.06.39. (GTIN er ikke angivet.)
Denne vinklet stikforbindelse er beregnet til sammenkobling af fleksible polyamid (PA) trykluft- eller væskerør med en indvendig metrisk gevindforbindelse G1/4". Konstruktionen er en 90° push-in løsning, hvor slangen føres ind i fittingsiden (8 mm) og holdes fast uden brug af klammer eller compression-nipler.
- Funktion: Vinklet push-in gør det muligt at føre rør i en skarp vinkel tæt ved komponenter eller chassis, hvilket reducerer belastning på slangen og frigør plads i trange installationer. Den indvendige G1/4" gevindtilslutning muliggør direkte montage mod ventiler, manifoldblokke eller andre komponenter med G1/4" udvendigt gevind.
- Materialevalg og egenskaber: Produktet er fra Riegler og fremstilles i materialer egnede til industrielle pneumatiske og nogle hydrauliske anvendelser (typisk metal-/plastkombination afhængigt af variant). Push-in-siden er designet til tæt og sikker fastholdelse af PA-rør Ø8 mm uden permanent deformation af slangen. Gevinddelen er udført med tolerancer til standard G1/4" gevind for tæt montage.
- Montering: Indfør PA-røret direkte i push-in-muffen indtil stop, skær røret vinkelret og fjern eventuelle grader for optimal tætning. Tilslut gevinddelen i G1/4" hul med passende tætning (f.eks. pakningsmateriale eller tape alt efter anvendelse og mediets tryk). Kontroller efterspænding og lækage ved første ibrugtagning.
- Kompatibilitet: Passer til PA-rør med ydre diameter 8 mm og til komponenter med indvendigt gevind G1/4". Originalt Riegler-nummer 109348 og producentens MPN 656.06.39 gør det nemt at finde identiske reservedelsvarianter eller tekniske data hos Riegler.
- Tekniske overvejelser: Produktets maksimale arbejdstryk, temperaturområde og mediekompatibilitet afhænger af den præcise materialekombination og bør verificeres i Rieglers tekniske datablad ved specialanvendelser (f.eks. aggressive kemikalier, høje temperaturer eller vakuum). Push-in-fittings kan ved gentagne demonteringer miste noget fastholdelsesevne; ved kritiske installationer anbefales inspektion efter service.
Anvendelsesområder: Egnet til pneumatikanlæg, kølesystemer, maskinopbygning og andre applikationer hvor et kompakt 90° rørtilslutningspunkt med G1/4" gevind kræves. Målgruppen er mekanikere og servicepersonale, der har behov for en robust, pladsbesparende forbindelse mellem fleksible PA-rør og gevindmonterede komponenter.
Identifikation: Riegler 168.014-8 (original delnr. 109348), MPN 656.06.39. GTIN ikke angivet i produktdata.
Ved specifikke krav til materialer, tryk eller temperatur, se venligst Rieglers tekniske datablade eller kontakt leverandør for at bekræfte egnethed til den påtænkte anvendelse.
