Vippekontakt GN Til/Fra

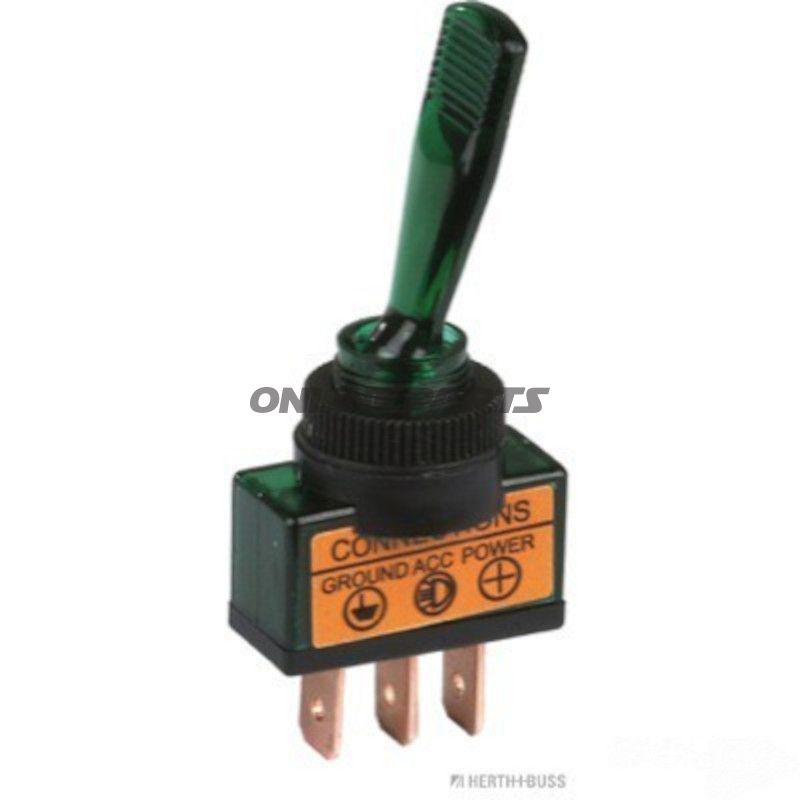

Vippekontakt (grøn indikator) — On/Off, panelmontering 12 mm

Denne vippekontakt med grøn indikatorlampe er en simpel, mekanisk On/Off-kontakt velegnet til instrumentpaneler og elektriske kredsløb på motorcykler og andet køretøj. Modellen leveres under varenummer (MPN) 145.10.42 og er registreret med GTIN 4026736053475.

Funktion

• To positioner: 0 = fra, 1 = til. Betjenes med en tydelig vippebevægelse.
• Indbygget grøn belysning, der angiver kontakten i tændt tilstand eller kan bruges som statusindikator i panelet.
• Tre forbindelser (3-polet) hvilket tillader almindelig afbrydelse af et enkelt kredsløb eller implementering i simple styringskredse.

Elektriske og mekaniske egenskaber

• Belastningsevne: 20 A ved 12 V og 5 A ved 24 V — relevant ved dimensionering af sikringer og belastningsforventninger.
• Tilslutningsteknologi: knivterminal / blade terminal, 3 x 6,3 mm, hvilket er standardmål for mange køretøjsinstallationer.
• Montering: panelmontering med montagehul på ø12 mm. Paneltykkelse op til 2 mm.
• Skiftaktivering: mekanisk skiftefunktion (skift aktivering) med fysisk kontaktpunkt for at sikre klar afbrydelse/tilkobling.

Materialevalg og holdbarhed

• Kapsling og vippefelt er udført i hårdplast for at give nødvendig stivhed ved betjening og beskytte det indvendige kontaktpunkt mod mekanisk påvirkning.
• Kontaktdele er typisk belagt med en ledende metallegering for god elektrisk ledningsevne og modstandsdygtighed mod gnistdannelse under last; dette reducerer slid og sikrer længere levetid ved korrekte arbejdsforhold.
• Knivterminalerne er dimensioneret til sikre press-forbindelser eller hurtig skiftmontering med standard kabelsko til 6,3 mm blade.

Praktisk anvendelse og kompatibilitet

• Passer til instrumentpaneler på motorcykler, ATV, små maskiner og jævnligt anvendte elektriske installationer, hvor et enkelt On/Off-signal med indikatorlampe er tilstrækkeligt.
• Brugere bør sikre, at belastningen ikke overstiger de angivne strømgrænser og anvende passende sikringer for at beskytte både kontakt og tilsluttede kredsløb.
• Knivterminalerne gør komponenten kompatibel med standard kabelsko og hurtigtilslutninger, hvilket forenkler udskiftning og service arbejde i felten.

Installation og montage

• Boremål: Ø12 mm panelhul. Monteres ind i panel med låsemøtrik eller låsering afhængig af leverandørens medfølgende monteringsdele.
• Paneltykkelse: op til 2 mm anbefales for korrekt fastgørelse og tætning mod bevægelse.
• Elektrisk tilslutning: sørg for korrekte kabelsko til 6,3 mm blade og fastgør kablerne korrekt for at undgå løs forbindelse ved vibrationer.

Identifikation

• MPN: 145.10.42 — anvend dette nummer ved reservedelsforespørgsler eller sammenligning med tekniske datablad.
• GTIN: 4026736053475 — global identifikator, nyttig ved lagerstyring og logistik.

Den tyske betegnelse for en tilsvarende enhed er angivet som "SCHALT KIPP KONTROL GN EIN/AUS". Tekniske installatører og mekanikere bør vurdere miljøpåvirkninger (fugt, støv, vibration) og sikre korrekt dimensionering i forhold til elektrisk belastning før montering.
