dyvel SZ-B 15/45

Dyvel / gennemgående anker til beton — dyvel SZ-B 15/45

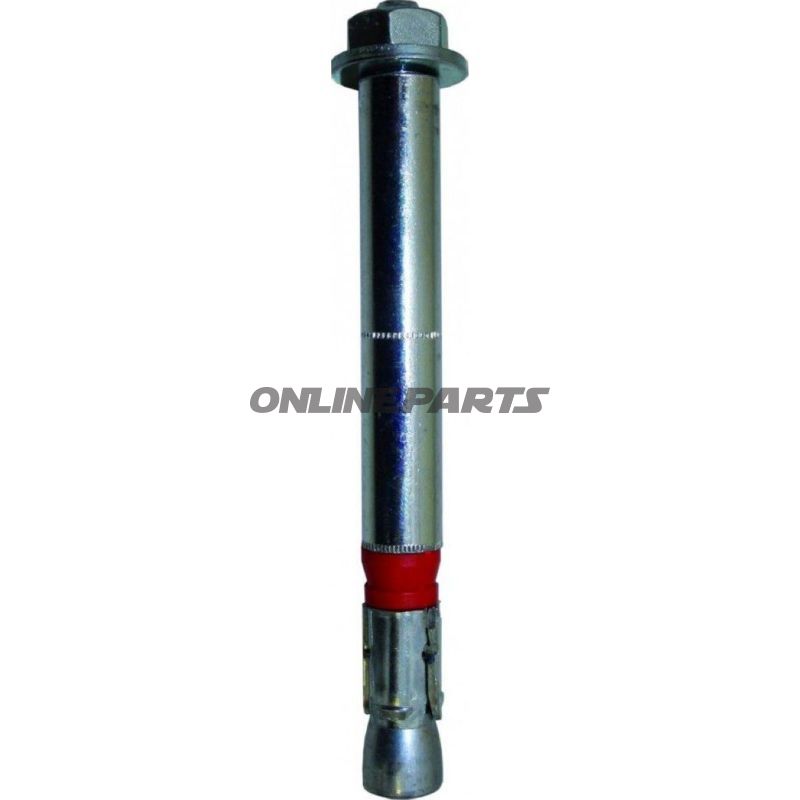

Produkt: dyvel SZ-B 15/45 (MPN: 486.90.61, GTIN: 4043315041364). Dette er et gennemgående tungtforankringsanker designet til medium til kraftige fastgørelser i både revnet og ikke-revnet beton.

Funktion

• Dyvelens funktion er at skabe en sikker mekanisk forankring i beton ved gennemstikning: en bolte- eller skruemøtrik spændes på gevinddelen, hvorved den særlige spredehylse ekspanderer og griber i borehullet.
• Den tredobbeltsprækkende specialhylse fordeler belastningen og tillader høje tilladelige træk- og forskydningslaster, også ved små aksiale- og kantafstande.
• En plastisk presse-/sammentrykningsring sikrer vedvarende fastholdelse af den fastgjorte komponent mod underlaget og reducerer risikoen for slør ved gentagen belastning.

Materialer og egenskaber

• Specialhylsen er udført for at give kontrolleret ekspansion i borehullet — designet til høje belastninger i revnet og urevnet beton.
• Gevind- og boltdele er fremstillet i korrosionsbestandigt metal (typisk stål med overfladebehandling); produktdata beskriver ikke eksakt overfladebehandling, så kontroller egnethed til udendørs/korrosive miljøer før brug.
• Plastisk presse-ring (sammentrykningsring) er lavet af formstabil polymer for at sikre langtidsholdbar spænding uden at deformere betonoverfladen unødigt.

Tekniske data (væsentlige mål)

• Borediameter: 15 mm
• Total længde af anker: 141 mm
• Gevind: M10
• Borehuldybde: 120 mm
• Nødvendig forankringsdybde i beton: 85 mm
• Maks. klemmestyrke (tykkelse på fastspændt komponent): < 40 mm
• Anbefalet tilspændingsmoment for anker: 50 Nm
• MPN: 486.90.61, GTIN: 4043315041364

Anvendelsesområder

• Velegnet til fastgørelse af stålsøjler, gelændere, maskiner, stilladser, konsoller og lignende hvor der kræves medium til høj forankring i beton.
• Bruges både i revnet og urevnet beton; særligt egnet hvor der er begrænsede aksiale- eller kantafstande på grund af den tredobbelte spredefunktion.

Praktiske bemærkninger til montør

• Bor med anbefalet diameter (15 mm) og til den angivne boredybde (120 mm). Rens borehullet grundigt for borestøv før montering for at sikre korrekt ekspansion og belastningskapacitet.
• Overhold den angivne forankringsdybde (85 mm) for at opnå dokumenterede forankringsværdier.
• Spænd til anbefalet moment (50 Nm). For hårdere eller blødere betonklasser kan tilladelige laster variere — vurder altid underlaget og følg relevante montageretningslinjer/standarder.
• Kontroller overfladebeskyttelse ved udendørs eller korrosive omgivelser; vælg eventuelt rustbeskyttede versioner hvis nødvendig.

Kvalitet og godkendelse

Produktet er beskrevet som et højtydende gennemstiksanker med mulighed for ETA‑godkendelse (Option 1), hvilket gør det egnet til anvendelser hvor dokumenterede lastværdier og betonegenskaber er påkrævet. Angivelsen af MPN 486.90.61 og GTIN 4043315041364 gør det muligt at sammenligne data og tekniske datablad ved indkøb eller i dokumentation.
