dyvel SZ-B 18/70

Dyvel / gennemgangsanker til beton – SZ-B 18/70

Produkt: dyvel SZ-B 18/70 (MPN: 486.90.95, GTIN: 4043315041470)

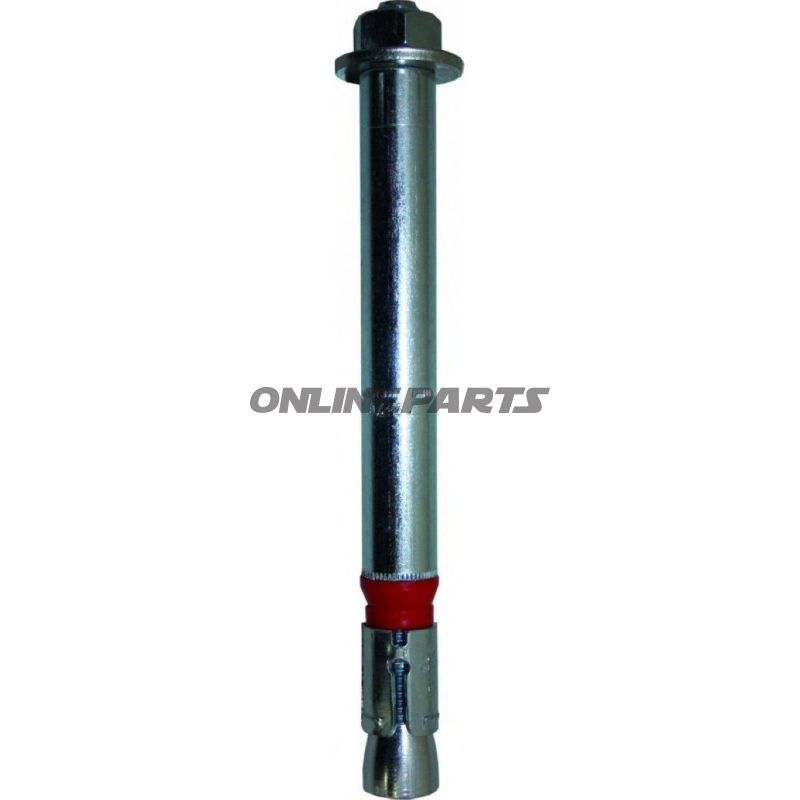

Dyvel SZ-B 18/70 er et gennemgangsanker designet til medium til kraftig forankring i både revnet og urevnet beton. Ankeret benyttes hvor komponenten føres gennem det fastgørelseslag og spændes mod underlaget fra oversiden, eksempelvis ved fastgørelse af stålsøjler, gelændere, maskiner, stilladser og konsoller.

• Funktion: Gennemgangsanker med tredelt spredehylse der aktivt ekspanderer i borehullet ved tilspænding, hvilket overfører belastninger til underlaget via friktion og mekanisk spænding. En plastisk presring sikrer varig fastholdelse og modvirker løsning mellem fastgørelsesdelen og underlaget.
• Anvendelsesområde: Egnet til både revnet og urevnet beton ved applikationer med høje træk- og tværbelastninger.

Materialevalg og egenskaber

Ankerets spredehylse er udformet som en specialhylse med tre ekspansionszoner, hvilket sikrer ensartet udbredelse af belastningen og høj bæreflade i betonen. Den medfølgende plastiske presring er beregnet til at fastholde fastgørelsesdelen mod underlaget over tid og reducerer risiko for slør. Materialerne er valgt til at give mekanisk stabilitet og holdbar spænding uden at forudsætte urealistiske levetidspåstande.

Tekniske data

• Borediameter: 18 mm
• Samlet længde (anker): 182 mm
• Gevind: M12
• Borehuldybde: 150 mm
• Nødvendig forankringsdybde i beton: 95 mm
• Maks. kloft/fastspændingsstykkelse (komponent): < 70 mm
• Antrækningsmoment for anker: 80 Nm

Kompatibilitet og montage

Monteres i borede huller i beton af korrekt kvalitet og renholdt for borestøv. Overhold bore- og forankringsdybder angivet ovenfor for at opnå de nominelle lastværdier. Ankeret er et gennemgangssystem: før bolten/skruen gennem monteringsdelen og anbring ankeret i hullet, spænd herefter bolt til angivet moment, så hylsen ekspanderer korrekt.

Sikkerheds- og konstruktionsovervejelser

• Kontroller betontypens tilstand (revnet/urevnet) og anvend de relevante dimensioneringsværdier ved projektberegning.
• Overhold borediameter, dybde og antrækningsmoment for at sikre korrekt ekspansion og bæreevne.
• Ved lave kantafstande eller lille akselafstand giver den tredelte spredehylse forbedret lastfordeling sammenlignet med simple ekspansionsdüvler.

Identifikation

Produktidentifikation er MPN 486.90.95 og GTIN 4043315041470. Hvis et brandnavn skal specificeres i materialedokumentation eller bestillingssystemer, angives disse numre for entydig reference.

Beskrivelse baseret på teknisk produkttekst: højtydende gennemgangsanker med tredobbelt spredehylse og plastisk presring, velegnet til kraftigere forankringer i beton med krav til både træk- og tværbelastninger.
