dyvel SZ-B18/100

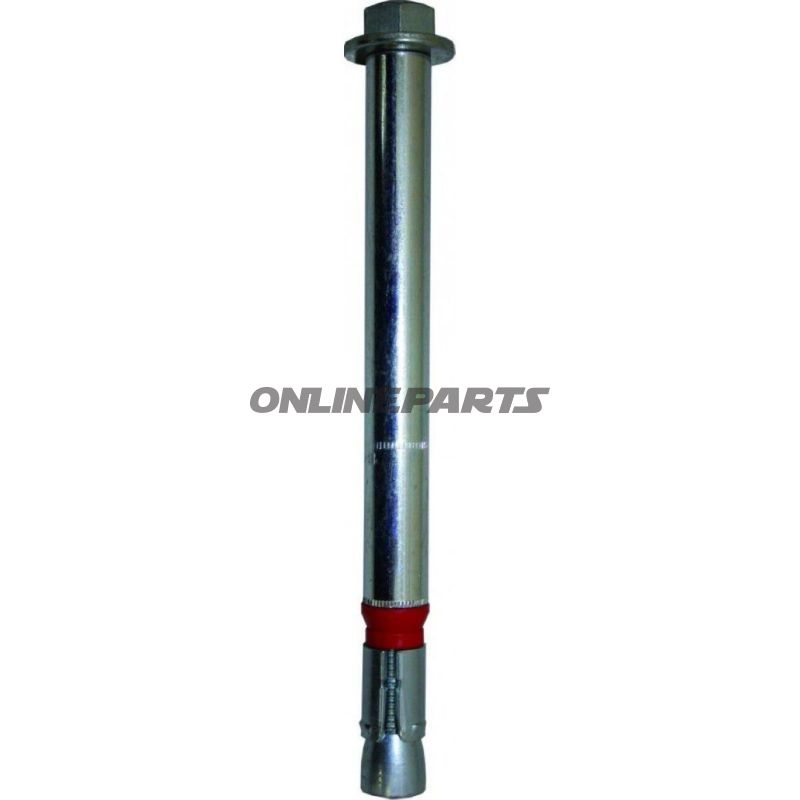

Gennemgående tung anker – dyvel SZ-B18/100 til beton

Produkt: dyvel SZ-B18/100 (MPN: 486.91.03, GTIN: 4043315041487)

Dette er et ETA Option 1-godkendt gennemtrækkende tungt ankersystem (SZ-serie) med en tredobbelt ekspanderende specialmuffe. Ankersystemet er designet til at overføre høje træk- og sidelaster i både revnet og ikke-revnet beton ved relativt små center- og kantafstande. En plastisk kompressionsring sikrer, at det fastgjorte element forbliver spændt mod underlaget over tid.

Funktion

• Gennemtrækkende montage: ankeret trækkes gennem komponenten og spændes mod betonbaggrunden.
• Tredobbelt ekspansion: specialmuffen spreder sig i tre retninger for at give stor kontaktflade og øget lastkapacitet.
• Plastkompressionsring: forhindrer, at komponenten slår sig løs og bevarer forspændingen mellem delene og betonoverfladen.

Materialer og egenskaber

• Specialmuffe udført i formstabilt materiale til kontrolleret ekspansion; materialet er valgt for at sikre ensartet forankring og langtidsholdbar mekanisk funktion.
• Metaldele (bolt/gevind) udført i korrosionsbeskyttet stål egnet til statiske belastninger; anvendelsen forudsætter korrekt valg ift. miljø (indendørs/udendørs, korrosivitetsklasse).
• Plastisk kompressionsring, som fastholder spænding og forhindrer direkte metal-mod-beton bevægelse ved vibrationer eller temperaturvariationer.

Tekniske data

• Borehuldiameter: 18 mm
• Dybellængde (samlet): 212 mm
• Gevind: M12
• Bohrhuldybde: 180 mm
• Nødvendig forankringsdybde i beton: 95 mm
• Maks. spændetykkelse af komponent: < 80 mm
• Anbefalet tilspændingsmoment for dyvel: 80 Nm

Anvendelsesområder

Produktet er egnet til mellemstore til kraftige forankringer i både revnet og ikke-revnet beton. Typiske anvendelser inkluderer:

• Stålstøtter og bærende profiler
• Rækværk og gelændere
• Maskinopsætninger og maskinfundamenter
• Stilladser og konsoller

Kompatibilitet og montage

• Bor korrekt hul med 18 mm boremaskine og rengør borehullet grundigt for borestøv før montage.
• Sørg for, at forankringsdybden i beton er minimum 95 mm for at opnå angivne egenskaber.
• Overhold anbefalet tilspændingsmoment på 80 Nm for at opnå korrekt ekspansion uden overbelastning af ankeret.
• Kontroller betonens tilstand (revnet/ikke-revnet) og følg gældende monteringsanvisninger og sikkerhedsforskrifter for ETA-godkendte ankre.

Kort faglig opsummering

dyvel SZ-B18/100 (MPN 486.91.03, GTIN 4043315041487) er et højtydende gennemtrækningsanker med tredobbelt ekspanderende muffe og plastisk kompressionsring, designet til at håndtere meget høje træk- og sidelaster i beton ved begrænsede afstande til kanter og mellem akser. Materiale- og udformningsvalget fokuserer på stabil forankring og varig fastholdelse af spænding under belastning.
