Warnblinkanlagenschalter

Fareblinkkontakt til instrumentpanel — trykknap med indbygget kontrollys

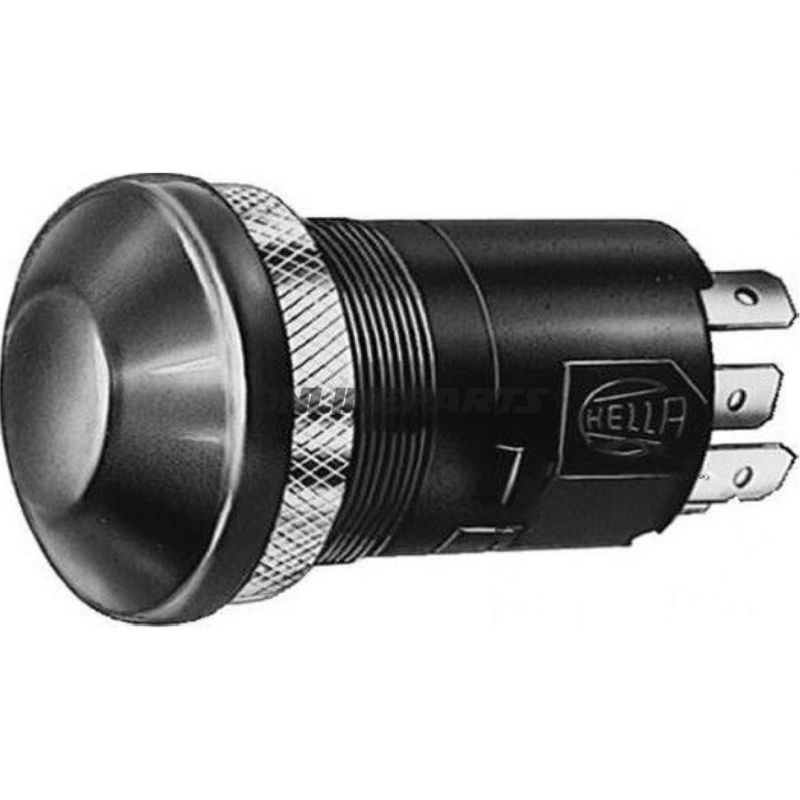

Produkt: Fareblinkkontakt fra Hella (MPN: 145.12.36, GTIN: 4082300054828). Denne kontakt er beregnet til installation foran instrumentpanelet og bruges til at aktivere motorcyklens eller køretøjets alle blinklys samtidig som et advarselssignal.

Funktion og anvendelse

• Kontaktens primære funktion er at aktivere fareblinkfunktionen via en trykknap (pressostat) med to kontaktstillinger: 0 = slukket, 1 = tændt.
• Kontrollyset i knappen er rødt og markeret med advarselssymbol, hvilket giver visuel bekræftelse i instrumentpanelets område, også under støv- og lette vandpåvirkninger.
• Kontaktens konstruktion og terminalforbindelse (inkl. terminal mærket 30b) er beregnet til indbygning i forreste instrumentpanel, hvor plads og synlighed er afgørende.

Materialer og elektriske egenskaber

• Kontrollyset leveres med en indbygget 12 V pære af typen W1,2W.
• Elektrisk belastbarhed er angivet til 14 A ved 12 V og 7 A ved 24 V — værdier der beskriver kontaktens maksimale bæreevne under normal drift.
• Tilslutning sker via fladstik (bladterminal) 6,3 mm, som er et almindeligt anvendt tilslutningsformat i køretøjsinstallationer og gør udskiftning eller tilslutning nemmere for mekanikeren.

Beskyttelse og montage

• Fronten er sprøjtetæt i henhold til DIN 40 050, klassificeret IP66 A, hvilket betyder høj modstandsdygtighed mod støvindtrængen og modstand mod kraftige vandsprøjt—egnet til placering foran instrumentpanelet.
• Montering er beregnet til indbygning i instrumentbordet med standard fladstiktilslutninger; antallet af tilslutninger er angivet som 9, hvilket indikerer flere interne forbindelser og sikre kontaktpunkter.

Kompatibilitet og anvendelsesovervejelser

• Producenten Hella er leverandør af original- og eftermarkedskomponenter til mange køretøjer; MPN 145.12.36 bør krydstjekkes mod køretøjets ledningsdiagram for at sikre elektrisk kompatibilitet, især hvis køretøjet har 12 V eller 24 V system.
• Kontakten er designet til direkte integration i eksisterende ledningsnet med 6,3 mm fladstik. Ved tilpasning af ledningsnet anbefales korrekt sikringsdimensionering svarende til den angivne belastbarhed.
• Da pærens type er W1,2W, skal erstatningspærer eller ændringer matche denne specifikation for korrekt funktion og for at bevare korrekt kontrollysintensitet.

Teknisk kort

• Producent: Hella
• MPN: 145.12.36
• GTIN: 4082300054828
• Betjeningsform: Trykknap (pressostat)
• Kontaktstillinger: 2 (0 = off, 1 = on)
• Pæretype: W1,2W (indbygget 12 V)
• Tilslutning: Fladstik 6,3 mm
• Antal tilslutninger: 9
• Belastbarhed: 14 A ved 12 V / 7 A ved 24 V
• Beskyttelsesgrad: Sprøjtetæt ifølge DIN 40 050 (IP66 A) ved frontmontering

Bemærkninger til monteringsarbejde

• Kontroller altid kredsløbets sikringer og dimensionering før montering.
• Ved udskiftning af eksisterende kontakt, verificer at 6,3 mm fladstik passer til køretøjets stik eller benyt passende adaptere for korrekt elektrisk forbindelse.
• Da komponenten indeholder en indbygget 12 V pære, skal der tages højde for pærens spændingskrav ved test og ved kørsel i køretøjer med 24 V systemer.

Hella's model 145.12.36 (GTIN 4082300054828) er en teknisk velbeskrevet fareblinkkontakt egnet til professionelle installationer i instrumentpaneler, hvor standardiserede tilslutninger og sprøjtetæt front er ønsket.
