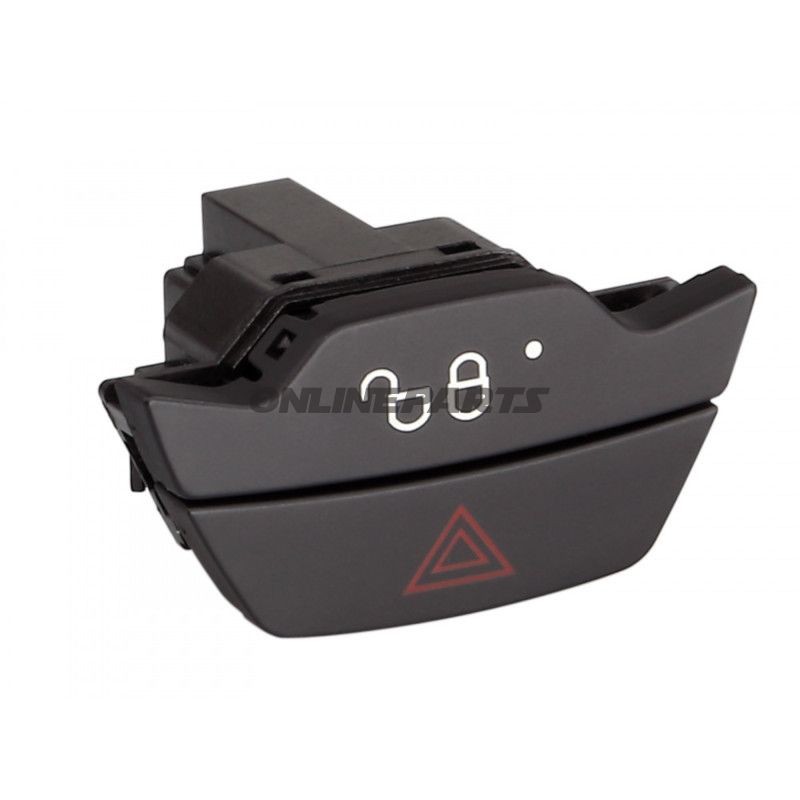

Nødblinkkontakt og centrallåsekontakt til Ford – erstatningskontakt (ACV)
Produkttype: Nødblinkkontakt / centrallåsekontakt til udskiftning i Ford-kombinationskontakter.
Denne enhed fra ACV (MPN: 194.09.69, GTIN: 4026274022049) er en erstatningskontakt designet til betjening af alarmblinkere (farelys) og centrallåsfunktioner i en række Ford-modeller. Den bruges hvor den originale kombinationskontakt ikke kan fjernes eller hvor en eksisterende kontakt skal udskiftes for eksempelvis ved installation af en radio eller ved reparation af betjeningsfunktionen.
- Funktion: Styrer nødblink (farelys) og tilbyder terminalforbindelse for centrallås. Kontakten skal forsynes med tænding (terminal 15) for korrekt funktion; i visse installationer forbindes terminal 15 til pin 3.
- Anvendelse: Afvikling af advarselslamper og centrallås, primært som direkte udskiftning i instrument- og kombinationspaneler.
- Kompatibilitet: Leveres i flere varianter tilpasset forskellige Ford-rammer og finish. Varianter omfatter farver og overflader der matcher fabriksinteriør (sort, sølv, mørkegrå, brun, mat sort mv.).
Materialer og opbygning
Kontakten er fremstillet med en plastfront i forskellige overflader passende til bilens interiør. De elektriske kontakter og terminaler er udført i metallegeringer med overfladebehandling for at sikre elektrisk kontakt og korrosionsbestandighed under normal brug. Konstruktionen prioriterer mekanisk holdbarhed og stabil elektrisk forbindelse fremfor dekorative egenskaber.
Tilgængelige varianter og kompatible modeller
ACV tilbyder varianter tilpasset specifikke Ford-modeller og paneldesigns. Følgende oversigt viser hvilke karosserityper og periodeangivelser der dækkes, samt eksempler på varianter/koder (kundehenvisning til farve/finish):
- Ford Fiesta (Type JA8) 10/2008 → uden display: varianter 281114-20-1 / 381114-20-1 (sort) og 281114-20-2 / 381114-20-2 (sølv).
- Ford Fiesta (Type JA8) 10/2008 → med display: varianter 281114-21-1 / 381114-21-1 (sort) og 281114-21-2 / 381114-21-2 (sølv).
- Ford C-Max (Type DSA) 12/2010 →, Ford Kuga (ansigtsløftning dm2) 03/2013 →: varianter 281114-22-1 / 381114-22-1 (klaver-sort), 281114-22-2 / 381114-22-2 (mørkegrå), 281114-22-3 / 381114-22-3 (mørkebrun), 281114-22-4 / 381114-22-4 (mat sort).
- Ford Focus (Type DYB) 11/2012 →: variant 281114-23-1 / 381114-23-1 (sort).
- Ford B-Max (Type JK8) 11/2012 →: varianter 281114-24-1 / 381114-24-1 (Nestor-sølv), 281114-24-2 / 381114-24-2 (klaver-sort).
- Ford Transit Custom (Type FCC) 11/2012 → og Ford Tourneo Custom (Type FAC) 11/2012 →: varianter 381114-26-1 (sølv), 381114-26-2 (tåge), 381114-26-3 (pegasus).
Praktiske bemærkninger til montage og elektrisk tilslutning
- Ved udskiftning skal lederfarver og pin-konfiguration kontrolleres mod køretøjets ledningsdiagram. Fejlagtig tilslutning kan påvirke konstateret funktion af nødblink og centrallås.
- Kontakten er beregnet til at blive tændt med tændingen (terminal 15). I nogle installationer kræves en direkte forbindelse fra terminal 15 til kontaktens pin 3 – verificer dette i bilens el-schematisk materiale før montering.
- Produktet leveres i varianter der matcher fabriksfinish; vælg korrekt MPN- eller farvekode for at sikre visuel og funktionel kompatibilitet.
Identifikation
Brand: ACV. Fabrikantens varenummer (MPN) 194.09.69 og GTIN 4026274022049 kan bruges til ordre- og reservedelsøgning for at sikre korrekt variant for det specifikke Ford-interiør.
Hvis du har brug for model- eller variantbekræftelse, anbefales det at kontrollere køretøjets typegodkendelsesoplysninger eller sende bilens modelår og dash-panel kode, så den rigtige kode (eksempelvis 281114-22-1 osv.) kan matches til aktuell finish og funktion.
