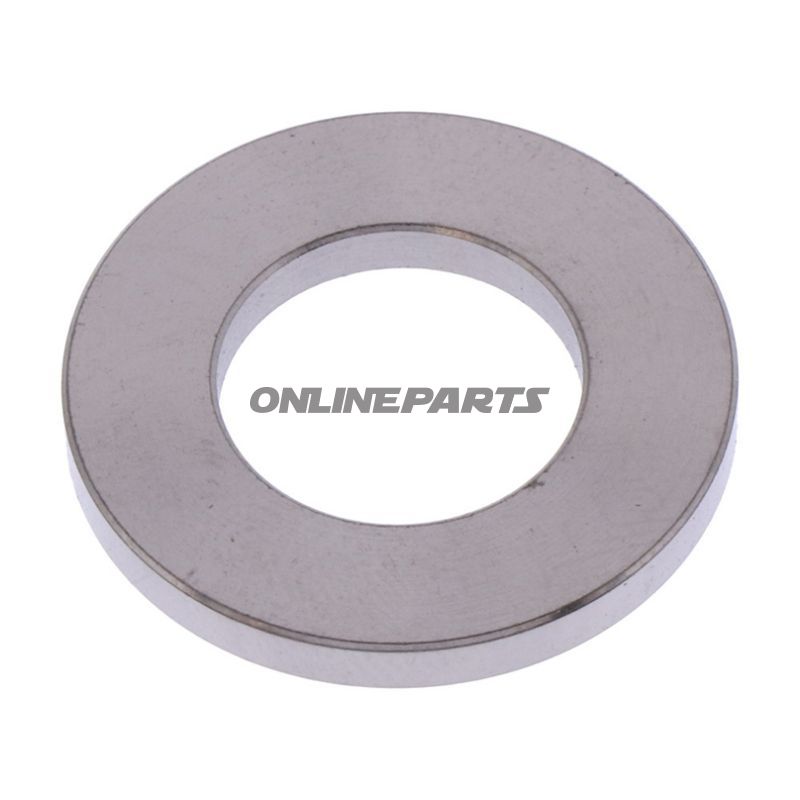

Underlagsskive M12 Titan

Underlagsskive M12 i titanium til bolteforbindelser

Produkt: Underlagsskive M12 Titan fra JMP (MPN: 775.44.72, GTIN: 5053573385086).

Denne flade underlagsskive er designet til brug sammen med M12-bolte og møtrikker, hvor korrekt kontaktflade, korrosionsbestandighed og reduceret vægt er vigtige parametre. Skiven er fremstillet i titaniumlegeringen 6Al‑4V (grad 5), en almindeligt anvendt flykvalitetslegering med dokumenterede mekaniske og korrosionsmæssige egenskaber.

• Dimensioner: indvendig diameter 12,4 mm, udvendig diameter 24 mm, tykkelse 2,6 mm. (Målene er angivet i tekniske data og passer til standard M12-geometrier.)
• Materiale: Titanium 6Al‑4V (grad 5). Materialet kombinerer høj styrke med lav vægt og god modstandsdygtighed over for korrosion i almindelige miljøer.
• Udførelse: Flad skive, beregnet til at fordele tryk fra boltens eller møtrikkens trykflade over et større område og reducere lokal deformation af underlaget.

Funktion og anvendelse

Underlagsskiven anvendes for at skabe en stabil kontaktflade mellem bolt/møtrik og emne, mindske risikoen for indpresning i blødere materialer og fordele spændingen i forbindelsen. Titaniumskivens korrosionsbestandighed gør den velegnet til udendørs, kystnære eller fugtige miljøer, hvor stålskiver risikerer korrosion. Samtidig er titaniumsignifikant lettere end stål (omtrent 42 % lavere densitet), hvilket kan være relevant i applikationer hvor vægtoptimering prioriteres.

Materialegenskaber

• Korrosionsbestandighed: Titanium 6Al‑4V har fremragende modstand mod rust og mange kemiske påvirkninger sammenlignet med almindeligt stål.
• Styrke: Legeringen har høj trækstyrke og udmattelsesstyrke, ofte på niveauer der overstiger almindelig stålkvalitet omkring klasse 8.8 i mange anvendelser, hvilket gør skiven velegnet til krævende forbindelser.
• Vægt: Lavere densitet end stål, som reducerer samlet vægt ved brug i store eller vægtkritiske konstruktioner.

Praktiske overvejelser for montør og mekaniker

• Kontroller at indvendig diameter (12,4 mm) passer til boltens shank; denne størrelse er tilpasset M12-standarden, men mål altid boltens faktiske diameter ved tæt tolerancekrav.
• Titanium har lavere varmeledningsevne og anderledes friktionskarakteristik end stål; ved momentgivning bør man anvende passende momentværdier og eventuelt kontrollere sammentrækning/præload i protokoller.
• Overfladefinish og tolerancer kan variere mellem leverandører — JMPs produkt (MPN 775.44.72) leveres som flad skive med de angivne dimensioner i tekniske data.

Kompatibilitet

Skiven er beregnet til traditionelle M12-bolte og møtrikker, hvor bolttype og tolerance kræver en indvendig diameter omkring 12,4 mm. Den flade udførelse gør den anvendelig i standard samlinger; ved specialsamlinger (f.eks. koniske eller selvcentrerende applikationer) bør der vælges skiver med tilsvarende geometri.

Tekniske data (resumé)

Brandet JMP er angivet på produktet og MPN 775.44.72 med GTIN 5053573385086 bruges til entydig identifikation ved indkøb og ved søgning i reservedelslister.
