Værktøjssæt til demontering/montering af dobbeltkobling (LuK DSG)
Produkt: Værktøj DOPPELKUPPL BASISWERKZEUGSATZ fra LuK — modelnummer (MPN) 614.60.10. GTIN: 4005108945525.
Dette specialværktøjssæt er udviklet til arbejde på dobbelte koblinger (DSG/dual clutch) og dækker de procedurer, der kræves for sikker og præcis demontering, genpresning og justering af dobbeltkoblingsenheden. Sættet leveres i en kuffert og indeholder både trækkemidler, støtteværktøj og måleredskaber, samt dokumentation og træningsmateriale via USB.
- Funktion: Gør det muligt at fjerne dobbeltkoblingen fra transmissionsindgangsakslen uden beskadigelse, presse den på igen ved montering og kontrollere/indstille koblingernes position (K1 og K2) ved hjælp af korrekte afstandsskiver og måleværktøjer.
- Anvendelse: Beregnet til professionelle mekanikere og erfarne motorcykelejere/teknikere, som arbejder med DSG-typer af dobbelte koblinger. Værktøjet sikrer korrekt arbejdssekvens ved demontering, montering og kontrol af indstillinger.

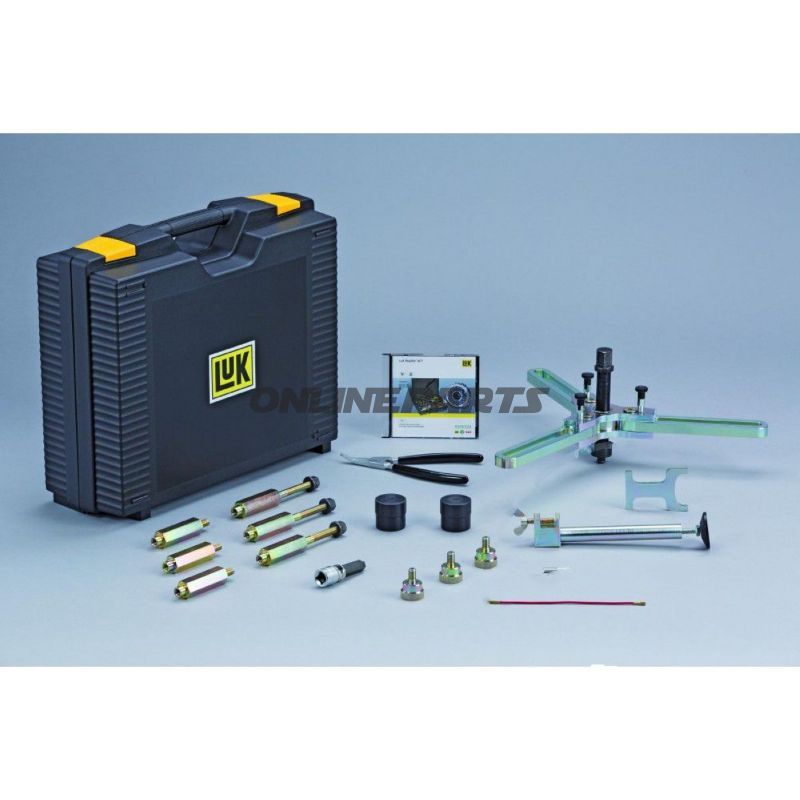

Indhold i sættet (beskrevet så komponenterne er let genkendelige ved arbejde):
- Traverse med spindel og trykplade til presning/aftræk
- 3 skruede skruer (rændelskruer)
- 3 gevindbolte M10, 100 mm
- 3 gevindbolte M10, 160 mm
- Vinklet cirkeltang / låseringstang
- Magnet til håndtering af smådele
- Transmissionstøtte med højdejustering
- 2 propper/stik til differentialåbninger
- ZMS-nulstillingsværktøj
- Aftagelses-/frigørelsesnøgle
- Særligt skruenøgleværktøj (speciel fastnøgle)
- USB-stick med demonterings-/monteringsvejledning og træningsvideo
Materialevalg og egenskaber
Komponenterne er udført i materialer, der svarer til kravene for værktøj til transmission og koblingsarbejde: hærdede ståldele til bære- og presfunktioner for at modstå tryk og vrid, præcisionsgevindbolte for sikker fastspænding og korrosionsbeskyttede overflader hvor relevant. Magneten og plastbeskyttede dele er tænkt til håndtering af mindre komponenter uden at ridse eller skade følsomme flader. Transmissionstøtten har justerbart stativ og låsemekanismer designet til at bære gearkassens vægt i montageposition.
Kompatibilitet og brugsovervejelser
- Sættet er rettet mod dobbelte koblinger af typen DSG/dual clutch; anvendelse skal altid ske i overensstemmelse med producentens reparationsvejledninger for den konkrete gearkasse-/motorkonfiguration.
- Instrumenter som ZMS-nulstiller og afstandsskiver anvendes ved finjustering af koblingens position; forkert brug kan medføre fejl i koblingsfunktionen, derfor anbefales kendskab til proceduretrin og målemetodik.
- USB-materialet indeholder vejledning og træningsvideoer, som demonstrerer korrekt rækkefølge ved demontering/montering og kontrollogiske trin for justering af K1/K2.
Tekniske fordele
- Holder komponenterne i korrekt indbyrdes position under presning/aftræk, hvilket minimerer risiko for beskadigelse af lejede flader og tandhjul.
- Gevindbolte i to længder (100 og 160 mm) giver fleksibilitet ved forskellige monteringsafstande og sikrer korrekt engagement i transmissionshuset.
- Inkluderet transmissionstøtte gør det muligt at aflaste gearkassen sikkert under arbejde uden improviserede understøtninger.
Brand og identifikation
Produktet leveres af LuK og identificeres med MPN 614.60.10 og GTIN 4005108945525. Disse identifikatorer er nyttige ved indkøb og ved bestilling af reservedele eller supplerende værktøj.
Bemærk: Beskrivelsen fremhæver værktøjets indhold og funktionalitet; materialevalg og konstruktion er tilpasset professionelt værkstedsbrug. Følg altid fabrikantens anvisninger og sikkerhedsprocedurer ved arbejde på transmissions- og koblingssystemer.
