Winkelanschluss Monty spannzylinder C0005140

Vinkelforbindelse 6 mm til fastspændingscylinder (Hofmann) — Riegler

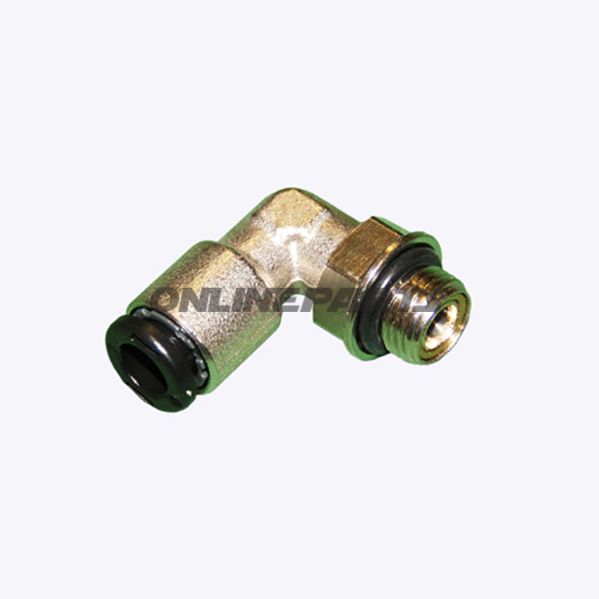

Produktoversigt: Denne vinkelforbindelse fra Riegler (MPN: 677.26.51, GTIN: 4047322209328) er fremstillet til brug sammen med Spannzylinder (fastspændingscylinder) fra Hofmann. Den ændrer retningen på tilslutningen og muliggør en kompakt montering, hvor en lige tilslutning ikke kan anvendes.

• Funktion: En 90° vinkelforbindelse der leder mediet (luft/hydraulik afhængig af anvendelsen) fra et 1/8" gevind til en 6 mm slange-/rørtilslutning til spændcylindre. Den gør det muligt at forbinde cylinderen i trange monteringsrum uden at påføre slange eller fittings unødigt bøjning eller folding.
• Tilslutning: 1/8" gevind på indgangssiden og tilslutning beregnet til 6 mm på udgangssiden.
• Mål: 28,5 x 14 x 25 mm (L x B x H). Kompakt dimension der passer til trange monteringssituationer ved spændværktøj og værkstedsudstyr.
• Materiale og holdbarhed: Fremstillet i stål. Stålvalget giver god mekanisk styrke og slidstyrke under almindelige værkstedsforhold og ved gentagen samling/demontering. Overfladebehandling kan variere afhængig af leverandørlot — kontroller korrosionsbeskyttelse i forhold til din anvendelse (f.eks. fugtige miljøer eller udendørs brug).

Anvendelsesområder og kompatibilitet: Produktet er beregnet til Spannzylinder fra Hofmann og lignende fastspændingscylindre, hvor 6 mm slangeføring kombineres med et 1/8" gevind. Det er velegnet i installationssituationer i autoværksteder, montagelinjer og andre rum hvor pladsen er begrænset og en vinklet forbindelse er nødvendig. For sikker funktion skal du sikre at gevindtype og materialeoverensstemmelse matcher systemets krav.

Tekniske fordele:

• Reducerer belastning på slanger/tilslutninger ved pladsbegrænsning.
• Robust stålkonstruktion for stabil mekanisk forbindelse ved gentagne belastninger.
• Standardiserede målinger (1/8" og 6 mm) der gør den kompatibel med mange cylindre og fittings i værkstedsmiljøer.

Montering og sikkerhed: Monteres med passende moment for 1/8" gevind og kontroller tætningsmetode (pakning eller gevindtape) efter systemets krav. Undgå overstramning som kan beskadige gevind eller deformere forbindelsen. Ved anvendelse i tryksatte systemer skal samlinger efterspændes og kontrolleres for lækager før fuld drift.

Identifikation: Produktet leveres under mærket Riegler og kan findes ved producentnummer (MPN) 677.26.51 samt GTIN 4047322209328. Brug disse numre ved bestilling eller ved kontrol af reservedelslister for at sikre korrekt komponent.

Bemærk: Informationerne ovenfor er tekniske beskrivelser af produktets funktion, materiale og mål. Kontroller altid kompatibilitet med det konkrete spændsystem og overvej eventuel supplerende korrosionsbeskyttelse eller tætning til din anvendelse.
