WINKELGELENK FOR GASFEDERN

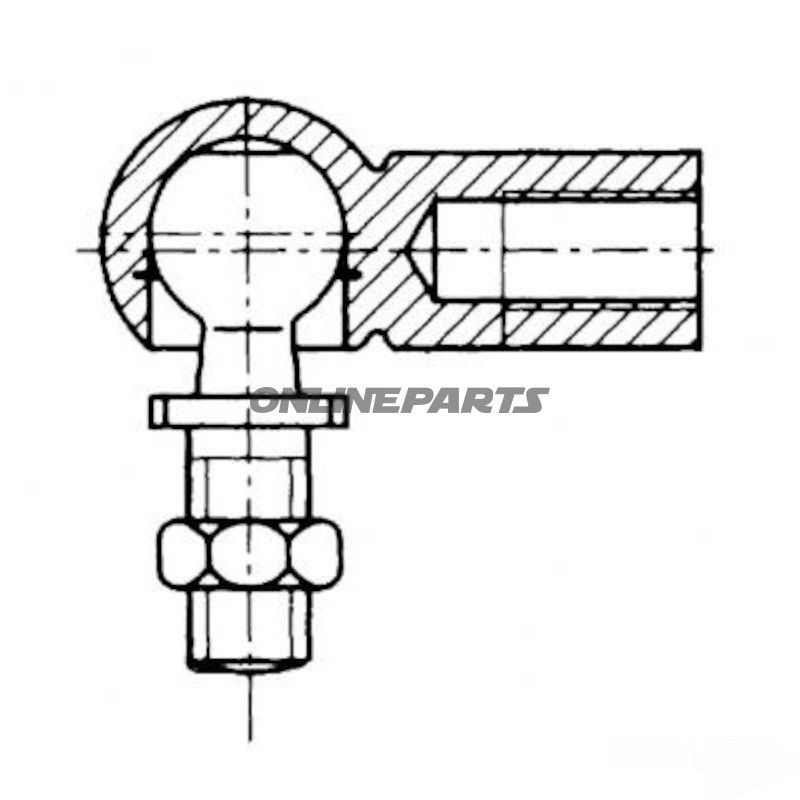

Vinkelsamling (vinkelled) til gasfjedre — DIN 71802, 6 mm hun / 6 mm han

Produkt: Vinkelsamling til montering af gasfjedre. Denne type vinkelled følger dimensionerne i DIN 71802 og er beregnet til at forbinde gasfjederens stang eller øje med maskindele eller beslag, hvor der kræves et bevægeligt led i vinkel.

Funktion

• Vinkelsamlingen overfører belastninger fra gasfjederen til det tilsluttede beslag samtidig med, at den tillader begrænset rotationsbevægelse i leddet.
• Den kompakte konstruktion med 6 mm indvendigt og 6 mm udvendigt tilslutningsmål (hun/han) gør den velegnet til mindre gasfjedre og applikationer med begrænset plads.
• Anvendes typisk i låg, klapper, kabinetter og mindre mekaniske samlinger, hvor vinkelbevægelse er nødvendig for korrekt funktion af fjederen.

Materiale og egenskaber

• Vinkelleddet er udført i materialer og overfladebehandling, som er almindelige for komponenter efter DIN 71802 (typisk stål eller stållegering med korrosionsbeskyttelse). Materialevalget sikrer tilstrækkelig styrke og slidbestandighed til normale lastforhold for smågasfjedre.
• Konstruktionen er dimensioneret til at mindske spil og sikre stabil bevægelse i leddet under gentagne bevægelser.
• Materiale- og overfladevalg betyder, at produktet tåler almindelig værkstedsbrug; ved udsatte eller udendørs installationer bør korrosionsbeskyttelse og vedligeholdelsesbehov vurderes af montøren.

Tekniske data og pasform

• Tilslutningsmål: 6 mm hun / 6 mm han (passer til stænger/bolte med 6 mm diameter).
• Standard: DIN 71802 — angiver mål og geometri for vinkelled i denne kategori.
• MPN: 338.08.93 — producentens eller leverandørens reservedelsnummer, nyttigt ved forespørgsler eller bestilling.
• GTIN/varenummer: GF8/19-6.1 — anvend dette ved søgning i lager- eller bestillingssystemer.

Kompatibilitet og anvendelsesanvisning

• Designet til gasfjedre og tilsvarende applikationer med 6 mm tilslutningsdimensioner. Kontroller mål på gasfjederens endestykke og beslag før montering.
• Montering bør udføres med korrekt moment og passende nålesikring eller låsemateriale, hvis applikationen kræver vibrati-onsikker fastgørelse.
• Egner sig til værkstedsmontage og reparationer; ved serieproduktion eller kritiske sikkerhedsapplikationer anbefales kontrol af tolerancer og eventuelt prøvemontering.

Bemærkninger

• Produktdata bruger MPN 338.08.93 og GTIN GF8/19-6.1 til entydig identifikation. Der er ikke angivet et brand i de leverede data; ved henvendelse til leverandør kan brandnavn eller producentoplysninger oplyses.
• Oplysningerne bygger på den angivne standard og mål; for belastningsgrænser og detaljerede materialekrav bør tekniske tegninger eller leverandørspecifikation fremskaffes.
