Winkelscheibe Mechanisch Jmp

Vinkeldisken (mekanisk) til vinkelstyret tilspænding

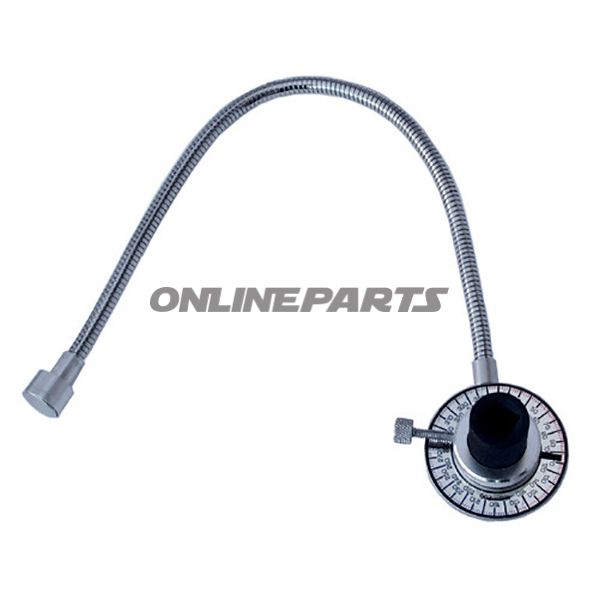

Produkt: JMP mekanisk vinkeldisk (Winkelscheibe Mechanisch)

JMPs mekaniske vinkeldisk med MPN 607.02.62 og GTIN 4043981042757 er udformet til vinkelkontrolleret tilspænding af bolte og skruer. Den fungerer som mellemled mellem momentnøgle og arbejdsemne, når selve tilspændingen skal styres efter rotationsvinkel fremfor (eller i kombination med) moment.

• Funktion: Monteres mellem en 1/2" momentnøgle og værktøj/fastgørelse for at aflæse eller styre drejningsvinklen under tilspænding. Vinkeldisken måler rotationsvinklen i grader og anvendes ved procedurer, hvor nøjagtig vinkelbevægelse er påkrævet.
• Rækkevidde og opløsning: 0–360° med inddeling i 1° trin, hvilket giver mulighed for fin justering og præcis gentagelse af vinkler.
• Dimensioner: Ydre diameter cirka 95,0 mm.
• Bæreevne: Konstrueret til applikationer op til omtrent 280 Nm.
• Tilslutning: 1/2" drev på både ind- og udgang, så den kan anvendes mellem alle momentnøgler og værktøjer med 1/2" drevstandard.
• Fiksering: Har en fleksibel magnetisk holder til fastpunkt/referencepunkt, som gør det lettere at fastholde vinkeldisken i position på magnetiske flader under aflæsning.

Materialer og egenskaber

Vinkeldisken er udført i metalkomponenter dimensioneret til værkstedbrug. Drevflader og monteringsflader følger industristandard for 1/2" værktøjer, hvilket sikrer kompatibel indkobling uden særlig adapter. Den magnetiske holder er designet til hurtig positionering på magnetiske emner; magnetens fleksibilitet gør det muligt at finde et stabilt referencepunkt selv på let irregulære overflader. Konstruktionen er praktisk og mekanisk enkel — der er tale om en mekanisk måleenhed uden elektronisk display eller batterier.

Anvendelsesområder og praktisk brug

• Som mellemstykke ved vinkelstyret tilspænding på maskindele, motorcykler og i industrielle montageopgaver.
• Velegnet når tilspændingsprocedurer kræver repeterbar vinkel for efterspænding eller kontrol.
• Brug sammen med en kalibreret momentnøgle, hvis både moment og vinkel skal dokumenteres; vinkeldisken leverer vinkelstyring/aflæsning, mens momentnøglen håndterer momentbegrænsning.

Kompatibilitet og begrænsninger

Enheden er mekanisk og kompatibel med alle standardværktøjer og momentnøgler med 1/2" firkantdrev. Den er ikke et elektronisk vinkelmål og har derfor ingen datalogning eller digital visning. Kapaciteten på cirka 280 Nm bør matches med den anvendte momentnøgles og arbejdsemnets krav — overskrid ikke den angivne belastningsgrænse.

Identifikation

Producent: JMP. Model/varenummer (MPN): 607.02.62. GTIN: 4043981042757. Disse oplysninger kan anvendes til bestilling, reservedelsforespørgsler og vedkommende dokumentation i værkstedet.

Bemærkninger til køber

Produktet leveres som en mekanisk vinkeldisk uden elektronisk tilbehør. Sørg for korrekt fastgørelse af magnetisk holder og kontroller firmware/kalibrering på tilhørende momentnøgler efter behov for sporbarhed eller certificering.
