Kipkontakt on/off sort rund

Kipkontakt on/off, rund sort – tænd/sluk til etpanel eller instrumentbord

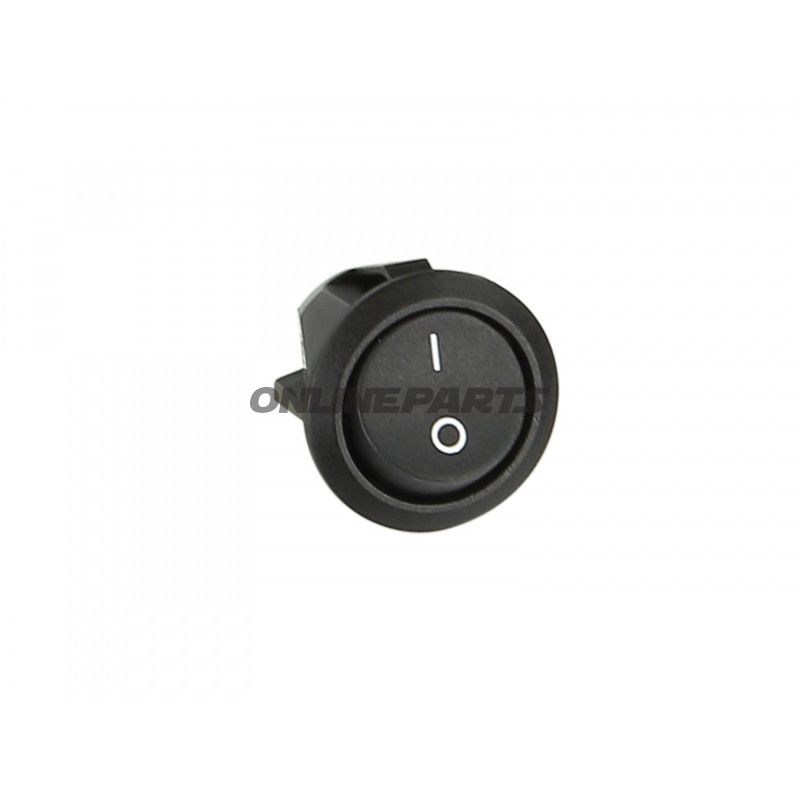

Denne sorte kipkontakt (ON/OFF) fra ACV, modelnummer 194.09.70 (GTIN 4026724336498), er en enkel og robust én-polet kontakt beregnet til manuel afbrydelse af strøm i lavspændingsinstallationer på motorcykler, scootere og mindre køretøjer. Den er udført som en OFF‑ON SPST (enkeltpol, enkeltkast) med tydeligt aftryk på rockedelen (I / O).

Funktion og anvendelse

• Primær funktion: mekanisk tænd/sluk (ON/OFF) for elektriske kredse, f.eks. lys, tilbehørsstrøm eller som hovedafbryder for enkelte komponenter.
• Type: OFF‑ON SPST 1P — lukker kun én leder ved aktivering, egnet til simple enkeltkredsopgaver.
• Montering: rund montage i 20 mm hul, standarddimension til instrumentpaneler og holdermoduler.
• Elektrisk tilslutning: fladstik 4,8 mm for hurtig samling med almindelige kabelsko/hanstik.

Materialer og konstruktion

• Hus: nylon PA66 — giver god dimensionel stabilitet, varmebestandighed og modstand mod vibrationer.
• Rocker (knap): nylon PA66 kombineret med polycarbonat for forbedret slidstyrke og formstabilitet ved hyppig brug.
• Kontaktdele og terminaler: kobber med forsølvning — sølvbelægningen reducerer overgangsmodstand og forbedrer korrosionsbestandighed ved kontaktflader.
• Fjedersystem: indbygget returfjeder, der sikrer tydelig taktil respons og hurtig genstilling til udgangsposition.

Tekniske data og ydeevne

• Kontaktkapacitet: 10 A ved 250 VAC og 15 A ved 125 VAC — angiver grænser for vekselstrømsbelastning under typiske anvendelser.
• Elektrisk levetid: op til 10.000 cyklusser ved maksimal belastning.
• Mekanisk levetid: cirka 30.000 cyklusser (uden belastning på kontaktfladerne).
• Kontaktmodstand: typisk omkring 20 mΩ (milliohm) ved nye kontakter.
• Isolationsmodstand: min. 1000 MΩ (megohm) mellem polerne under testbetingelser.
• Dielektrisk styrke: 1500 VAC i 1 minut — viser isolationsstyrke mod gennembrud ved høj spændingstest.

Kompatibilitet og installation

• Passer i standard 20 mm panelhul og kan anvendes i instrumentpaneler, skabe til elektronik eller som del af eftermonterede brugerbetjeninger.
• Tilslut med 4,8 mm fladstik; sørg for korrekt krympning og eventuel brug af isolerede kabelsko ved udendørs eller vibrationspåvirkede installationer.
• Da kontakten er enkeltpolig, skal man sikre korrekt kredsplanlægning hvis flere kredse eller returneringer kræves.

Sikkerhed og vedligehold

• Overhold producentens maksimale strøm- og spændingsangivelser for at undgå forringelse af kontaktfladerne og forhøjet varmeudvikling.
• Ved installation på motorcykler udsat for vejr og salt bør tilslutninger kontrolleres regelmæssigt for korrosion; forsølvede kontakter øger modstandsdygtigheden, men kræver stadig god håndtering.
• Udskift kontakten hvis kontaktmodstanden stiger betydeligt eller hvis mekanisk spil øges efter lang tids brug.

Produktet er leveret af ACV og identificeres med MPN 194.09.70 samt GTIN 4026724336498, hvilket kan anvendes ved indkøb eller delebestilling. Den tyske betegnelse for samme komponent er "Wippschalter Ein/Aus schwarz rund".
