Tandkrans stor JMP 3500 HK

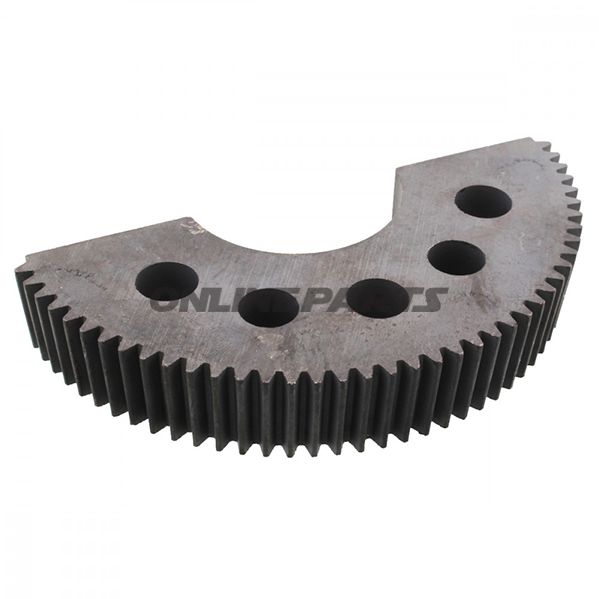

Tandkrans, stor — til løftetype 3500 HK (JMP originaldel E-303)

Kort beskrivelse: Denne tandkrans fra JMP (MPN 652.41.06) er en stor, grovfortandet komponent beregnet til støttearmen/låsefunktionen på løftetype 3500 HK. Den leveres som JMP-originaldel E-303 og benyttes sammen med den angivne modpartsdel (6524095) for korrekt funktion.

Funktion

Tandkransen fungerer som den bærende tandflade til låse- og løftebevægelsen i 3500 HK-løftesystemet. Den grove fortanding er designet til at gribe ind i en modgående tandstang eller -hjul (refereret til som del 6524095), hvor den overfører moment og sikrer positionshold ved løft og sænkning. Den er et mekanisk kontaktpunkt, der både optager belastning og styrer bevægelsen i systemets støttearm.

Materiale og egenskaber

• Materialevalg: JMP angiver produktet som en original reservedel; materialet er udført for at modstå punktbelastninger og slid fra grove tænder. (Specificeret legering er ikke angivet i leverandørdata.)
• Overflade og behandling: Overfladebehandling er ikke eksplicit oplyst i leverandørteksten, men originale JMP-dele er typisk varmebehandlede eller hærdede i tandfladen for at øge slidstyrke. Kontroller eventuelt hos leverandøren ved krav om korrosionsbeskyttelse eller præcis hårdhedsgrad.
• Geometri: Angivne ydre mål L/B/H: 105 x 51 x 18 mm. Den grove fortanding kræver korrekt pasning til modparten (6524095) for at undgå tidligt slid eller ukorrekt indgreb.

Kompatibilitet og installation

• Designet specifikt til løftetype 3500 HK.
• Skal anvendes i kombination med modpartsdel 6524095 for korrekt tandindgreb — grov fortanding er beregnet til denne sammensætning.
• Ved udskiftning: kontroller tandgeometri og akseltilpasning, rengør monteringsflader og efterspænd i henhold til producentens momentangivelser. Manglende korrekt montage kan føre til tidligt slid eller mekanisk fejl.

Tekniske oplysninger

• Brand: JMP
• MPN: 652.41.06
• GTIN: Ikke angivet
• Modelbetegnelse / originalnr: JMP original del E-303
• Mål (L x B x H): 105 x 51 x 18 mm
• Tandanordning: Grov fortanding, beregnet til indgreb med del 6524095

Praktiske bemærkninger til mekanikeren

• Tjek altid tandprofil mod modparten før montering for at sikre korrekt indgreb og fordeling af kontakttryk.
• Hvis maskinen tidligere har udvist ujævn slid eller skæve belastninger, undersøg aksial- og radialjustering før montering af ny tandkrans.
• Ved behov for specifik materialedokumentation eller hårdhedsdata, kontakt JMP eller leverandør for materiale-/behandlingsspecifikationer.

Produktet er et originalt JMP-komponent (MPN 652.41.06) til professionelle anvendelser i forbindelse med løftetype 3500 HK. GTIN er ikke oplyst i leverandørdata.
