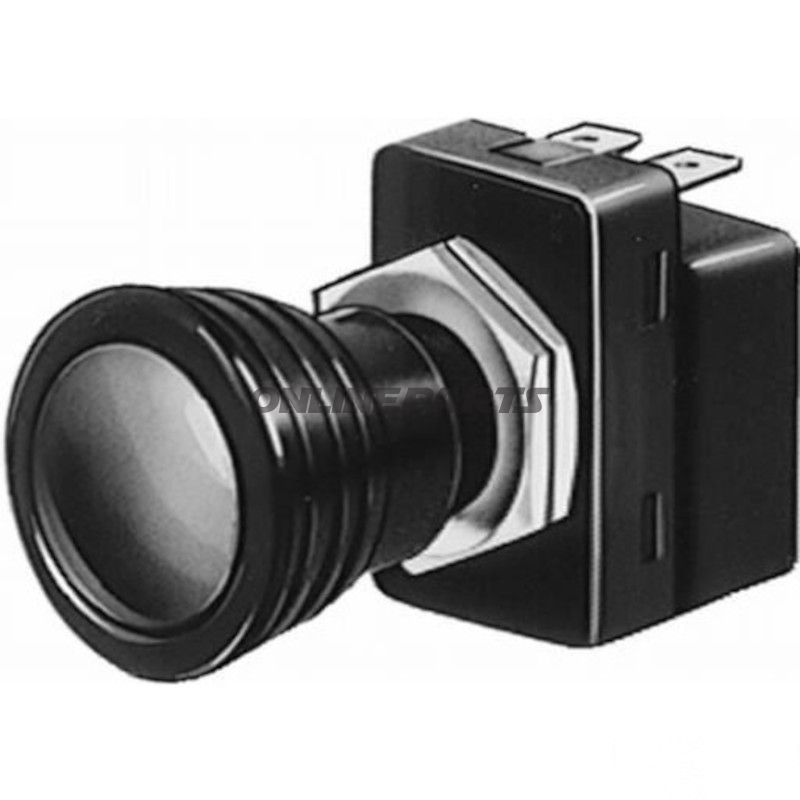

Træk kontakt GRN 61/35

Trækkontakt med grøn indikator til 12/24 V anlæg

Produkt: Træk kontakt GRN 61/35 fra Hella (MPN: 145.14.75, GTIN: 4082300189889). Denne trækkontakt er beregnet til brug hvor en enkel tænd/sluk-funktion med fysisk trækkontrol og synlig grøn indikator ønskes, fx til belysning eller som sikkerhedskontakt på køretøjer og maskiner.

Funktion og anvendelse

• Aktivering sker ved at trække i ledningen (trækbetjening).
• Skiftefunktion: to-positioners tænd/sluk (0 = fra, 1 = til).
• Indbygget grøn kontrollampe, der angiver tilstand (kontrollampe leveres ikke med pære; pæretype W1,2W bestilles separat).
• Velegnet til både 12 V og 24 V installationer, typisk i bil- og motorcykelinstallationer samt generelt elektrisk udstyr hvor enkel kontrol og visuel feedback er ønsket.

Elektriske og mekaniske specifikationer

• Nominel spænding: 12 / 24 V.
• Strømkapacitet: 8 A ved 12 V, 4 A ved 24 V.
• Antal tilslutninger: 3.
• Montering: fladstik 6,3 mm (skruet forbindelse til fladstik).
• Installationshul: Ø 14,5 mm.
• Kontaktstillinger: 2 (0 = off, 1 = on).
• Pæretype til kontrollampe: W1,2W (medfølger ikke).

Materialer og holdbarhed

Betjeningsknoppen er udført i blød plast, designet til ergonomisk trækbetjening og reduktion af slitage ved gentagen brug. Terminals og fladstiktilslutninger er standardiserede metaldele egnet til fastskrunet fladstikmontering; de er dimensioneret til de angivne strøm- og spændingsværdier. Konstruktionen er enkel og praktisk med fokus på robust funktion frem for dekorative detaljer.

Kompatibilitet og installation

• Passer til standard panelmontering med 14,5 mm hul.
• Fladstik 6,3 mm gør den kompatibel med almindelige kabelsko og ledningssamlere i køretøjs- og industrielektrikerkredse.
• Da kontrollampen kræver en W1,2W-pære, skal denne bestilles separat ved behov for visuel indikator.

Sikkerhed og anvendelsesbemærkninger

• Anvend kontaktens nominelle belastningsgrænser; ved højere belastning skal relæ eller anden kontakt med passende mærkevirkning anvendes.
• Sørg for korrekt polarisering og sikring i installationen. Ved tvivl følg producentens elektriske retningslinjer eller få arbejdet udført af fagpersonale.

Identifikation

Produktet er en Hella-trækkontakt, MPN 145.14.75, GTIN 4082300189889. Disse oplysninger kan benyttes til søgning efter reservedel og kompatibilitetskontrol i reservedelskataloger.
