Trækvognstester 12V 7- og 13-polig med 5 meter tilslutningskabel

Trækvognstester 12 V til 7- og 13-polige trailerstik med 5 m kabel

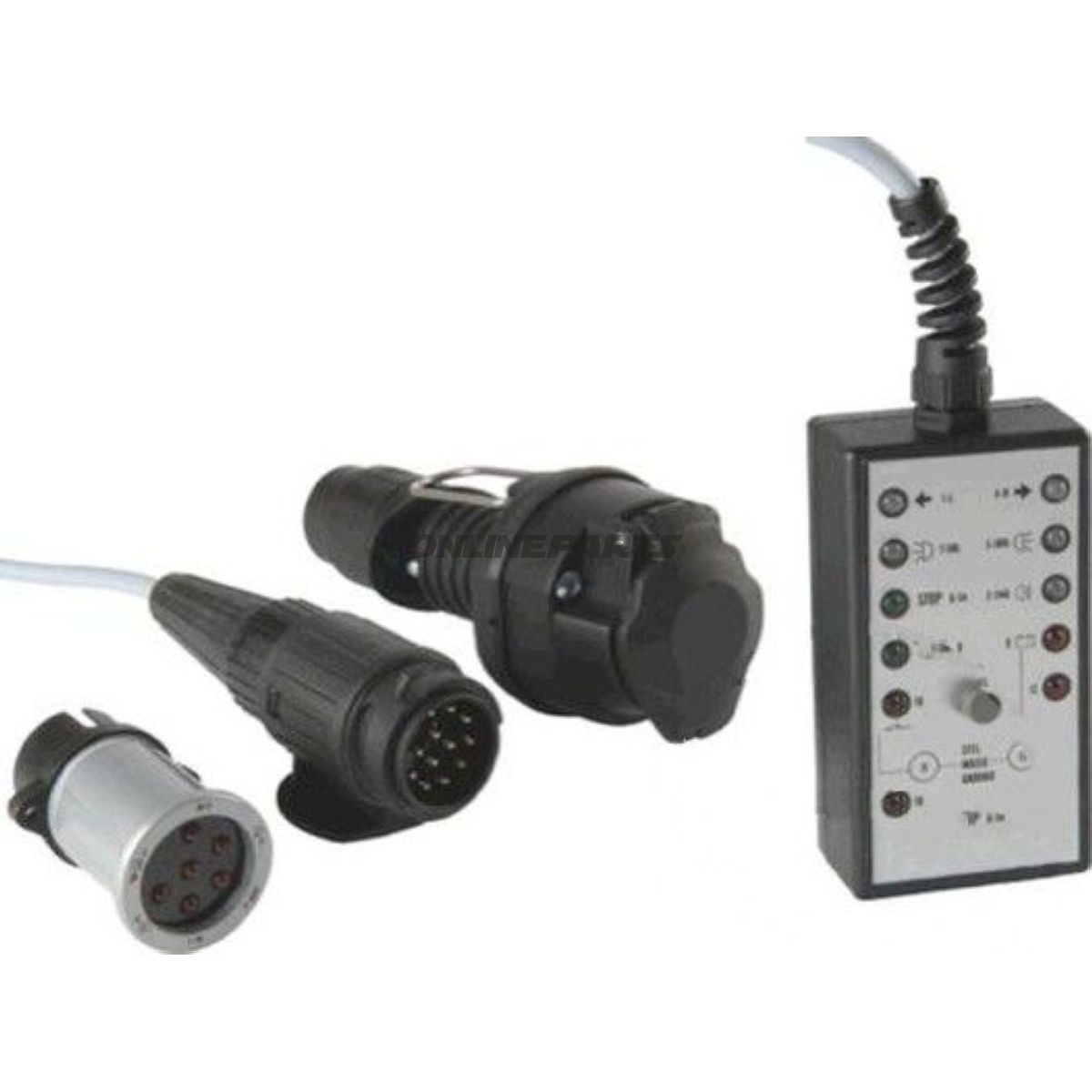

Denne trækvognstester er en 12 V testboks til kontrol af både 7- og 13-polige trailerstik. Enheden er beregnet til mekanikere og erfarne motorcykelejere, der skal verificere funktion og strømforsyning til trailerens lygter og signaler, herunder køretøjer med CAN-bus-styring.

• Funktion: Testboksen simulerer trailerbelastning og kontrollerer blinklys, baglygter, tågelygter og bremselys via et tydeligt LED-display. Den gør det muligt at fejlfinde ledningsforbindelser og komponentfejl ved tilslutning af trailerstikket uden at montere en reel trailer.
• Kompatibilitet: Understøtter både 7- og 13-polige stik iht. DIN/ISO-standarderne 11446 og 1724 (og variant 1724 + 6VEST). Nominel driftsspænding er 12 V, hvilket er standard for personbiler og lette trailere.
• Til CAN-bus-systemer: Testboksen er velegnet til køretøjer med CAN-bus-kontrolsystem, idet den er designet til at give korrekte belastninger, som forhindrer fejlopfattelse af åbne kredsløb i styringsenheder.

Elektriske egenskaber og belastninger

• Blinklys og tågelygter belastes automatisk med 21 W (watt) for at sikre korrekt strømforbrug ved test.
• Baglygter og bremselygter leverer en konstant belastning svarende til cirka 6 W, hvilket reproducerer realistiske driftsforhold og muligheder for sikker fejlfinding.
• Kabellængde: 5 meter, hvilket giver god fleksibilitet under arbejde i værksted eller på plads.

Materialer og opbygning

Enheden er udført i robust plast- og metalkomponenter egnet til daglig brug i værkstedsmiljø. Kontakter og stik er konstrueret for gentagen til- og frakobling uden betydelig slitage, og kabelføringen er dimensioneret til værkstedsbrug. LED-displayet er placeret for hurtig statusaflæsning under testforløb.

Praktisk anvendelse

Tilslut testboksen til køretøjets trækkontakt, og aflæs LED-indikatorerne for at identificere fejl i blink, baglys, tågelygter eller bremselys. Den simulerede belastning gør det muligt at diagnosticere både korte og åbne kredsløb samt fejl der kun opstår ved belastning.

Identifikation

Produktnummer (MPN): 609.11.36 — dette nummer bruges til reservedele og bestillingsreferencer i værksteder. GTIN/Barcode: 4026736123406 — nyttig ved lagerstyring og indkøb.

Bemærkninger

• Angivne belastningsværdier er specificerede arbejdsbelastninger til testformål og ikke mærker for permanent drift.
• Kontrollér altid køretøjets tekniske dokumentation ved tvivl om samlet tilslutning eller ved anvendelse på specifikke CAN-bus-implementeringer.
