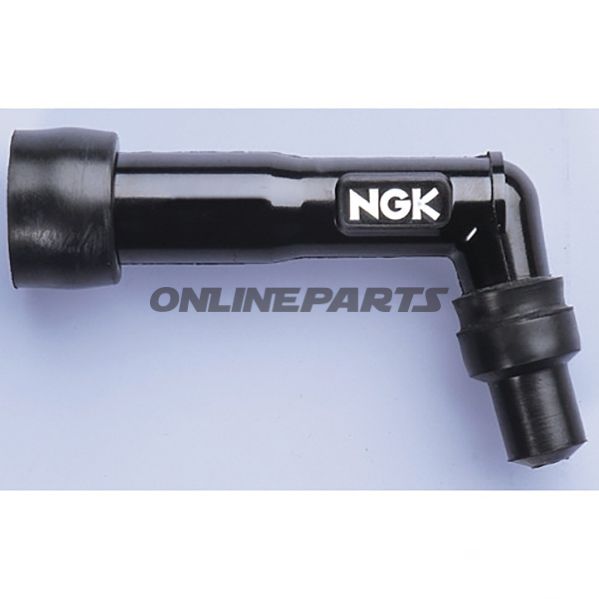

Tændrørsstik NGK XD01F sort

Tændrørsstik til tændrør – NGK XD01F (sort)

Produkt: NGK tændrørsstik model XD01F i sort. Brandet NGK er angivet under GTIN: 087295184394 og fabrikantens artikelnummer (MPN) 708.60.10.

Dette tændrørsstik er designet til at forbindes direkte til tændrørets gevind og leder tændingsimpulsen fra tændkablet til tændrøret samtidig med at elektrisk interferens undertrykkes. Stikket indeholder en indbygget dæmpningsmodstand, hvilket reducerer radiostøj og interferens i bilens/motorcyklens elektronik uden nævneværdig indvirkning på motorydelsen.

• Funktion: Overfører tændspænding til tændrøret og undertrykker elektromagnetisk støj (interferens) via en keramisk modstandskerne.
• Støjundertrykkelse: Undertrykkelse (suppressed) er indbygget, med modstandsværdi omkring 1 kΩ, hvilket giver bredfrekvent dæmpning af støj.
• Vinkel: Stikket er udført med en vinkel på ca. 102°, som ofte er praktisk ved trang montering omkring topstykke og tændrør.

Materialer og konstruktion

Stikkets isolerende komponenter er fremstillet i phenolharpiks (phenolic resin) og indeholder en keramisk modstandskerne af høj kvalitet. Kombinationen af keramisk modstand og phenolmateriale giver stabil modstandsværdi under belastning og varmebestandighed, samtidig med at materialerne har tilstrækkelig mekanisk styrke til almindelig værkstedsbrug.

Tekniske karakteristika

• Type: Cap (tændrørsstik)
• Passer til tændrørgevinddiametre: 10 mm og 12 mm
• Terminalforbindelse: M4 skruegevind
• Modstand: Ca. 1 kΩ (dæmpet/undertrykt)
• Farve: Sort
• Kabel: Leveres uden kabel
• Integreret tændspole: Nej

Kompatibilitet og anvendelse

XD01F-stikket kan anvendes i situationer hvor standard tændrørsstik med dæmpning ønskes, f.eks. på motorcykler og mindre motorkøretøjer med tændrør der kræver en cap-type forbindelse og M4-terminal. De angivne gevinddiametre 10 mm og 12 mm dækker de almindelige mål for tændrørssætninger; ved usikkerhed ompasning bør den konkrete tændrørsmodel kontrolleres før montering.

Monteringsbemærkninger

• Kontrollér korrekt tilspænding og god kontakt på M4-terminalen for at sikre pålidelig tænding.
• Da produktet leveres uden tændkabel, skal kabel med korrekt kapacitans og modstand anvendes for at bevare støjdæmpningen.
• Ved arbejde i tætte motorrum kan 102° vinkeludformning opleves som praktisk for at undgå spænding på kablet.

Identifikation: Produktet leveres under mærket NGK (gtin 087295184394) og kan findes via fabrikantens varenummer MPN 708.60.10. Disse referencer er nyttige ved kontrol af kompatibilitet og ved bestilling af reservedele.

Hvis du har behov for specifikke tolerancer eller ønsker at kontrollere kompatibilitet med en bestemt motor- eller tændrørsmodel, kan oplysningerne om gevinddiameter, terminaltype og vinkel bruges til at sikre korrekt valg.
